室内开关设备介绍
开关柜是对综合了保护控制和计量类型的设备的统称。开关柜可以根据不同的应用类型，如保护馈线，保护电机，铁路牵引用途，测量等不同的形式。例如，开关柜安装在电力变电站执行各种功能，如带有母线的传入进料器和变压器单元的连接，使用组合中断短路电流断路器和中继设备，切换电容器库，测量当前和电压，监控和控制，电池存储等。根据电压水平以及经济可行性，开关设备可以是室内或室外类型。该室内开关柜主要用于中型电压也称为MV Switchgear.并封闭在接地的金属外壳中。从3-36 kV范围的电压电平可以称为媒体电压。然而，在最近的时间内，室内开关设备也已成功用于高于36 kV的高电压。在即将到来的部分中，我们将尝试将我们的讨论限制在室内开关设备上。
室内开关设备的设计
与室外开关设备相比，室内开关设备主要是气体损坏的系统或GIS，与空气绝缘系统相比。GIS受雇于土地成本越来越多，空气是腐蚀性和粉尘。该开关柜布置封闭在一个接地的金属外壳中，所有侧面都设有用于通风和检查的开口。开关设备在气体环境中绝缘。为了绝缘，SF6气体由于其优越的介电性能而受到青睐。SF6的介电强度约为空气的三倍。与室外系统相比，金属外壳提供了额外的安全性。有两个室内开关设备类型在金属外壳分区和切换方法方面：
- 金属封闭室内开关设备。
- 铁壳的室内开关设备
。
金属封闭式开关设备

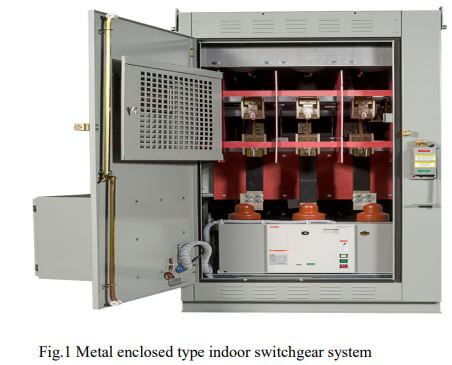

开关设备布置在所有侧面上封闭，其中包含初级中断装置和保险丝的金属板，并且所有设备块被包裹在中心组件中。门和可拆卸的覆盖物可以进入外壳内部。图1显示了金属结晶型的图像室内开关设备系统。
铁壳开关装置

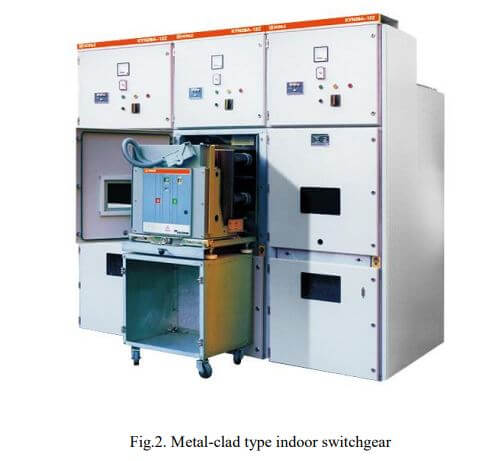

在金属包覆开关设备中，断路器通常是真空型，可用于脱脂或绘制类型。接地金属屏障分别隔离中继和计量仪器。电压金属包覆开关设备的水平为4.76kV至38kV，主要总线连续额定值为1.2ka 2ka 3ka和4ka。
一般来说，所有金属包壳的开关设备都是金属封闭的，但所有金属封闭的开关设备都不是金属包壳的。金属壳式开关柜与金属壳式开关柜额定电压相同，但结构简单。金属外壳开关柜优于金属外壳开关柜，因为金属外壳开关柜是高度可定制的。
室内开关设备的优点
与户外开关设备相比，室内开关设备系统具有以下优点：
更可靠和更安全。
- 更可靠和更安全。
- 比室外系统占用较小的空间。
- 更容易维护和耐用性。
- 较低的运营成本。
- 由于接地的金属外壳，降低了电容的风险。
- 更安全。
- 较小的环境条件。
室内开关设备的限制
室内开关设备与室外相比的主要缺点是更高的安装成本。另外，由于经济原因和高电压，室外系统或空气绝缘系统在经济上变得更加可行。
结论
在前面的部分中，室内开关设备系统被讨论并与户外开关设备进行了比较。室内开关设备的布置是高度可靠，安全和成本效益。与室外同行相比，它们是高度可定制和耐用的。这些能够承受苛刻的大气条件。然而，经济的活力和高压电平限制了室内开关设备的使用。
