一般电气开关设备额定达1KV的称为低压开关设备。这个词低压开关设备包括低电压断路器，开关，卸载电子光电隔离器,HRC保险丝,漏电接地断路器,微型断路器(MCB)和塑壳断路器(MCCB)等，即保护低压系统所需的所有附件。最常用的用法低压开关设备在低压配电板。本系统主要包括以下几个部分
新来者
输入端输入电力到进来的公共汽车。的开关设备用在进线器上应有主开关装置。的开关设备带有入流器的设备应能够承受短时间的异常电流，以便下游设备能够正常工作。但它应该是电缆的中断最大的故障值当前的系统生成。它必须与下游装置有联锁装置。一般空气断路器最好用作中断设备。低电压空气断路器由于以下特性，是否更适合于此目的
- 简单
- 高效的性能
- 高额定正常电流达600a
- 高抗断层能力，可达63 kA
虽然空气断路器跳闸时间长，体积大，成本高，但它们还是最适合的低压开关设备对上述特点。
子——新来者
下一个下游的部分低压配电板是次级收入者。这些子入线从主入线母线吸取电力，并将此电力馈送给馈线母线。作为子入线部件安装的设备应该具有以下特点
- 在不牺牲保护和安全的情况下实现经济的能力
- 由于其覆盖范围有限，对网络的联锁需要相对较少。
acb(空气断路器)和开关熔断器单元通常与脱壳断路器(MCCB)一起用作子进入器。
喂食器
不同的馈线被连接到馈线总线上，为不同的负载供电，例如，电动机负载，照明负载，工业机械负载，空调负载，变压器冷却系统加载等。所有馈线主要由开关熔断器保护，除此之外，根据连接到馈线的负载类型，为不同的馈线选择不同的开关设备。让我们详细讨论一下
- 电动机加料器
- 电机馈线应保护，防止过载、短路、过流至锁转子状态和单相。
- 工业机械负载给料器
- 给料机连接烤箱等工业机械负载，电镀熔池等通常由MCCBl和开关熔断器隔离装置保护
- 照明负载馈线
- 这种保护类似于工业机械负载，但在这种情况下附加了对地漏电电流保护，以减少有害的电流泄漏和火灾对生命和财产造成的任何损害。
在低压开关设备系统，电器被保护防止短路和过载条件电融合或电气断路器。然而，对于发生在器具内部的故障，人工操作人员并没有得到充分的保护。这个问题可以通过使用漏电断路器来解决。这在低泄漏电流下起作用。漏电断路器可检测到低至100毫安的漏电电流，并能在100毫秒内断开设备。

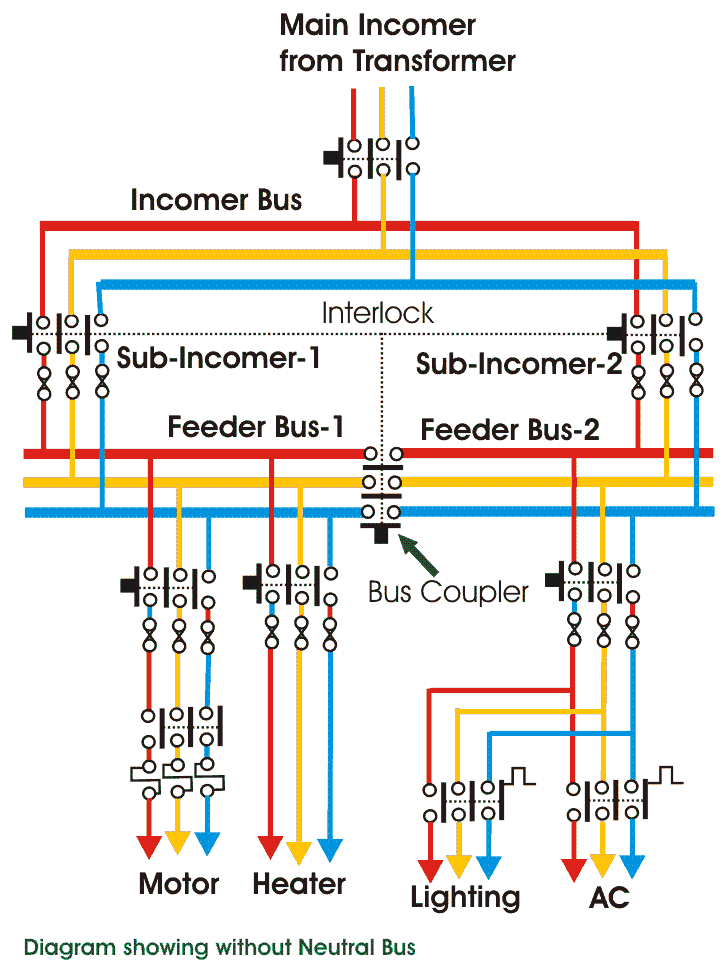

上图是低压开关设备的典型示意图。这里的主要传入器来自于an的LV侧电力变压器。这个入口是通过电气隔离器此外，MCCB(图中未显示)为传入总线提供数据。两个子入线连接到进线母线，这些子入线通过开关熔断器或空气断路器保护。这些开关与母线段开关或母线耦合器是如此联锁，当母线段开关处于on位置时，只有一个进线开关可以接通，而只有母线段开关处于off位置时，两个子进线开关都可以接通。这种安排可以有效地防止子输入端之间相序的不匹配。不同的负载馈线连接到馈线母线的两个部分。这里电动机馈线是由热过载装置与传统开关熔断器一起使用。加热馈线仅采用常规开关熔断器保护。家用照明和交流负载分别采用a小型断路器以及普通的常规开关熔断器。这是最基本和简单的方案低压开关设备或低压配电板。
