电力系统中的绝缘协调被引入布置电气绝缘水平不同的组件电力系统包括传输网络，以这样的方式绝缘体失败如果发生，请围绕到系统最少的地方，易于修复和更换，以及对电源的结果最不扰动。
什么时候过了电压出现在电力系统中，那么可能存在绝缘系统的可能性。绝缘失败的可能性，在最近过电压源的最弱绝缘点处高。在电力系统和传输网络中，提供给所有设备和组件的绝缘。
绝缘体在某些点，与其他点相比，易于更换和可修复。某些点的绝缘不是那么容易更换，可修复，更换和修复可能非常昂贵并且需要长时间的电力中断。此外，这些点处的绝缘体的失败可能导致更大的电气网络超出服务。因此，希望在绝缘体故障的情况下，只有易于更换和可修复的绝缘体失败。旨在的整体目标绝缘协调是在经济上和可操作地可接受的水平降低，绝缘失效引起的成本和干扰。在绝缘协调方法中，系统的各个部分的绝缘必须如此分级，如果发生这种情况，它必须在预期点处闪烁。
正确理解绝缘协调我们必须先了解电力系统的一些基本术语。让我们讨论。
标称系统电压
标称系统电压是阶段的阶段电压通常设计系统的系统。如11kV，33 kV，132 kV，220 kV，400 kV系统。
最大系统电压
最大系统电压是在没有电力系统的负载或低负载条件下可能发生的最大允许功率频率电压。它也以相位为相位方式测量。
不同的列表标称系统电压他们的对象最大系统电压下面给出参考，
| kV中的标称系统电压 | 11. | 33. | 66. | 132. | 220 | 400 |
| kV中的最大系统电压 | 12. | 36. | 72.5 | 145. | 245. | 420. |
NB -从上表中观察到，通常最大系统电压的110％是相应的标称系统电压的110％，直到220kV的电压电平，并且400 kV且高于它为105％。
接地因子
这是在接地故障期间对RMS相位到相位功率频率电压的相位功率电压的最高RMS相位与地球功率频率电压的比率。
该比率通常是从所选故障位置观察的系统的接地条件。
有效地接地系统
如果接地因子不超过80％，如果它确实不超过80％，则据说系统有效地接地。
用于隔离中性系统的接地因子是100％，而固体地接地系统为57.7％（1 /√3= 0.577）。
绝缘水平
每一种电气设备在其总使用寿命中，在不同的时间会经历不同的暂态过电压异常情况。设备可能必须承受雷电脉冲，开关脉冲和/或电压短持续时间功率频率。取决于脉冲电压的最大水平和电压短持续时间功率频率一个电力系统元件可以承受绝缘水平确定高压电力系统。
在确定系统的绝缘水平期间，额定值小于300 kV，闪电脉冲耐压和持续时间短的工频耐压被考虑。对于更多或等于300 kV的设备，切换脉冲耐压和短的持续时间功率耐电压都被考虑。
闪电脉冲电压
由于自然闪电，系统干扰发生，可以由三种不同的基本波形表示。如果一个闪电脉冲电压沿着沿着一定的距离旅行传输线在它到达绝缘体之前，它的波形到全波的方法，并且该波被称为1.2 / 50波。如果在行驶期间，雷击波浪导致绝缘体的闪蒸变为波的形状变为切碎的波浪。如果闪电笔划直接在绝缘体上击中闪电脉冲电压可能急剧上升，直到被闪电缓解，造成突然，非常陡峭的电压崩溃。这三种波在持续时间和形状上都有很大的不同。
切换冲动
在切换操作期间，系统中可能出现单极电压。可以定期阻尼或振荡的波形。切换冲动波形具有陡峭的正面和长湿振荡的故事。
短持续时间功率耐电压
短持续时间功率耐电压是规定的RMS值电气设备的正弦功率频率电压通常在60秒内承受特定时间段。
保护装置的保护电平电压
过电压保护装置，如浪涌挡板或闪电避雷器设计用于承受一定程度的瞬态过电压，而这些设备将浪涌能量耗尽到地面，因此将瞬态过电压的水平保持在特定水平。因此，瞬态过电压不能超过该水平。过电压保护装置的保护水平是在施加开关脉冲和闪电脉冲时，在过电压保护装置的端子处不应超过最高峰值电压值。
现在让我们一个接一个地讨论绝缘协调方法 -

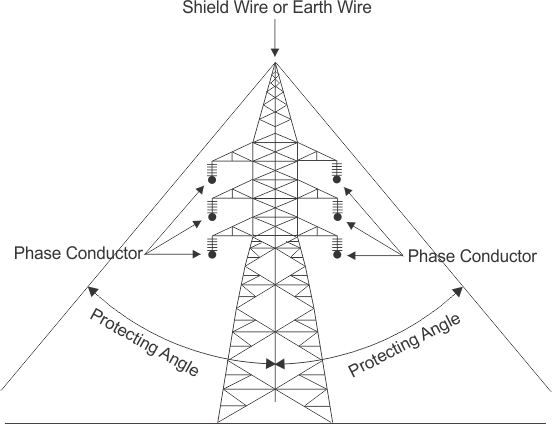

使用屏蔽线或地线
由于直接击中闪电笔划，可能会引起闪电浪涌。它可以通过在顶部的合适高度提供屏蔽线或地线来保护它导体传输线。如果导电屏蔽线正确连接到铁塔身体和塔架是正确接地的，然后可以从所有导线避免直接雷电冲程，来自地线的保护角。在头部地球线或地线或屏蔽线上也用于覆盖电动变电站保护不同的电气设备免受雷击。
绝缘配合的常规方法
如上所述，电力系统的组件可能遭受不同水平的瞬态电压应力，切换脉冲电压和雷电脉冲电压。通过使用保护装置可以限制瞬态电压的最大幅度幅度到达部件闪电避雷器在系统中。如果我们维持所有电力系统部件的绝缘水平以上保护装置的保护级别，那么理想情况下，任何组件的绝缘都没有机会。由于交叉后瞬态过电压达到绝缘体，因此电涌保护装置将具有幅度等于保护水平电压和保护水平电压脉冲绝缘水平的组件。
脉冲绝缘级一般设置在保护装置保护级电压的15 ~ 25%以上。
绝缘协调的统计方法
在较高的传输电压下，绝缘子串长度和空气间隙不随电压线性增加，近似于V1.6。下面示出了用于不同电压的悬架串中所需的绝缘盘数量。可以看出，光盘数量的增加仅为220 kV系统，超过2至3.5的过电压系数增加，但750 kV系统中存在快速增加。因此，虽然在高压系数为3.5（例如）的过电压系数上，但在高压系数上可以经济上可行，但在较高电压线上具有超过约2至2.5的过电压系数绝对不可行的情况下绝对不可行。在较高的电压系统中，它是占主导地位的电压的切换。然而，这些可以通过适当的开关装置的设计来控制。
