本试验包括确认绝缘和护套厚度的技术电力电缆。提供足够厚度的绝缘和护套电力电缆满足了电压在使用寿命中施加在电缆上的应力和机械应力。这种厚度的测量是必要的,以验证它是否符合规定的极限。这些尺寸保证了电缆的安全可靠性能。
测试电力电缆绝缘厚度所需的仪器
这纯粹是一个测量过程,因此测试仪器的选择要非常仔细。应该有,千分表测量至少0.01毫米的变异能力,游标卡尺,可以清楚地阅读至少0.01毫米数,测量显微镜不少于7次的线性放大和阅读的可能性至少0.01毫米,和一个放大镜毕业可以读清楚至少0.01毫米。
首先,不同的标本要准备不同的测量仪器和方法。试样可分为两种类型,第一种是芯线片,第二种是切片片。
电力电缆绝缘厚度试验规程

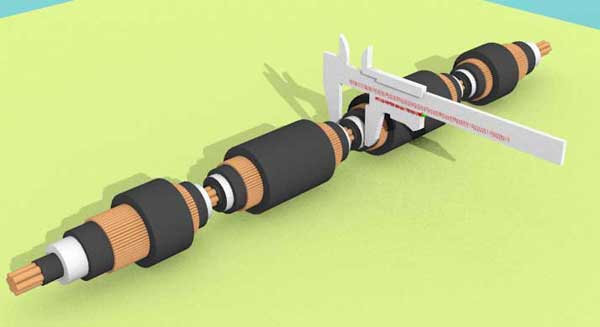

圆形导体和外护套采用从最终产品上剪下的约不少于300mm长的芯线或电缆。试样必须从最终产品上切下,并去除绝缘层或护套上的所有覆盖材料,而不破坏绝缘层和护套。从电缆上剪下的切片用于光学测量。在这种情况下,需要测量的绝缘或护套的内外材料可以拆除。沿着垂直于电缆轴线的平面,将薄片切成足够薄的薄片。测量最好在室温下进行。电缆的芯径、绝缘芯径、带绝缘的电缆及护套的直径用千分尺或游标卡尺测量。测量必须垂直于芯线或电缆的轴线。
测量应在沿试样长度等间隔的不同3点上进行。对于300mm长的试件,这些间隔大约为75mm。每次测量都是对绝缘或护套内外的直径进行测量。为了提高精度,每一点都要进行两次测量。因此,总共测量了6个绝缘/护套的上面和下面直径。取6个测量外径的平均值;我们得到绝缘/护套的平均外径测量值。同样,通过取6个测量内径的平均值,我们得到绝缘/护套的平均内径。平均外径和内径之差除以2,就是绝缘/护套的平均径向厚度。
当肉眼检查标本发现偏心时,光学方法应使用通过对标本进行切片。
在切片的情况下,试样沿光轴放置在测量显微镜下。对于圆形试样6,这样的测量是按一定的间隔沿圆周进行的。对于非圆导体,这种测量是在每一个绝缘厚度最小的点上沿径向进行的。沿试件长度按规则间隔从试件上取片数,这样测量的总数将不少于18片。例如,在圆形导体的情况下,从一个标本中至少取3片,每片要进行6次测量。对于非圆形导体,从试样中取的薄片数取决于绝缘最小厚度点的数目。在这种情况下,只在最小厚度点进行测量。
制表的观察
核心/电缆
观察Nos。 | 绝缘/护套外径(D出) | 绝缘/护套内径(D在) |
1. | - - - - - - | - - - - - - |
2. | - - - - - - | - - - - - - |
3. | - - - - - - | - - - - - - |
4. | - - - - - - | - - - - - - |
5. | - - - - - - | - - - - - - |
6. | - - - - - - | - - - - - - |
对于切片-
观察Nos。 | 1片绝缘/护套的最小厚度 | 第2片绝缘/护套的最小厚度 | 第3层绝缘/护套的最小厚度 |
1. | - - - - - - | - - - - - - | - - - - - - |
2. | - - - - - - | - - - - - - | - - - - - - |
3. | - - - - - - | - - - - - - | - - - - - - |
4. | - - - - - - | - - - - - - | - - - - - - |
5. | - - - - - - | - - - - - - | - - - - - - |
6. | - - - - - - | - - - - - - | - - - - - - |
电缆绝缘/护套厚度计算
核心/电缆
在那里,维出是否对绝缘/护套的外径进行6次测量的平均值
在那里,维在是绝缘/护套内径六次测量的平均值。
对于切片- 18个光学测量的平均值作为绝缘/护套的最小厚度。
报告
航向。绝缘/护套厚度试验
电缆类型,
生产批号。/没有。- - - - - -
电缆没有。/鼓。- - - - - -
结果:
参考规范 ....................................
绝缘/护套厚度 | 观察到的 | 指定的 |
平均 | - - - - - - | - - - - - - |
最低 | - - - - - - | - - - - - - |
结论-标本符合/不符合规范要求。
