变压器的保守罐
这是安装在变压器主罐上的支撑结构上的圆柱形罐。主要功能变压器保守罐是为变压器内部的油扩展提供足够的空间。
变压器保温箱的功能
什么时候变压器装载并在环境温度上升时，变压器内的油量增加。变压器的保守罐为这种扩展的变压器油提供了足够的空间。它还充当了水库变压器绝缘油。
施工坦克
这是从两端关闭的圆柱形油容器。一个大型检查盖设置在容器的两侧，以便于维护和清洁保守件。
保守管，即管道来自主变压器罐，从底部突出在保守部门内。保护座内的保守管头部设有盖子。将该管道投影并配备盖子，因为这种设计防止油污泥和沉积物从保守液中进入主罐。通常，硅胶呼吸器定影管从顶部进入保守部。如果它从底部进入，则应远高于保守者内的油水平。这种安排确保油不会进入硅胶呼吸道即使在最高的运营水平。
保守坦克的工作
当变压器绝缘油的体积由于负载和环境温度增加时，保守件内的油位上方的空间部分被膨胀的油部分占据。因此，通过呼吸器将该空间的相应空气量被推开。另一方面，当变压器的负载减小时，变压器关闭，当环境温度降低时，变压器内的油内部。这导致外部空气进入变压器保守罐通过硅胶呼吸器。

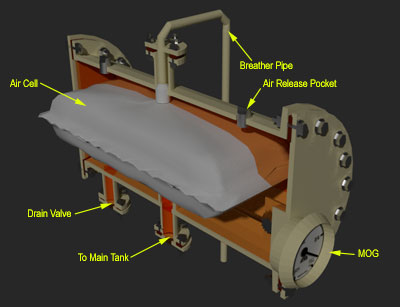

大气型节省者
在变压器的这种类型保守器中，在保守储存器内装配由NBR材料制成的空气电池。硅胶呼吸器连接在该空气电池的顶部。石油水平电源变压器根据这种空气电池放气并充气升降。当空气电池放气时，如果电池膨胀，则通过呼吸器出现空气细胞内的空气，并且如果电池膨胀，则通过呼吸器进入外部空气。
这种布置防止油与空气直接接触，从而降低了油的老化影响。
|
|
在细胞外提供的空间保守罐被油完全填充。空气通风口设置在保守部的顶部，用于在空气电池外的累积空气排放。
必须维持空气电池内的压力1.0 psi。
隔膜密封保护器
这里隔膜用作变压器油和大气空气之间的屏障。在这种情况下，变压器的保守器由牵引半圆形一半制成，如下所示。
Diphram保持在两半之间并用螺栓固定。由于油扩大，它推高振膜。隔膜的位置由油位指示器表示，即磁油表（这里没有在上面的图中显示玉米），因为该玉米的杆连接到隔膜。当油位落在保守者中时，隔膜偏转和大气空气填充空置。通过硅胶呼吸器吸入该空气，该硅胶呼吸器连接到顶部中间变压器保守罐。（这里没有在上图中显示硅胶呼吸道）
这种类型的保护师在空气电池保守器上具有一个优点。如果气体加压到高水平，则溶解在油中。在一段时间内，油中的气体量达到饱和点。如果在这个阶段，那么负载变压器突然下降或环境温度严重下降，压力下降，油变为饱和，气泡将进化。如果在冷却回路中连接PIMP，它将有助于产生气泡。这些气泡可能导致强田区域的绝缘失败。（这里有硅胶呼吸器，沼泽，排水阀，空气口袋，保护器到主罐连接中未在上图中显示。）
