让换向令人满意,我们必须确保当前流过线圈在换向周期期间完全反转,达到其全价值。
有三个主要改善换向的方法。这些是
- 阻力换向
- e.m.f.换向
- 补偿绕组
阻力换向
在这种换向方法中,我们使用高电阻用于少火花换向的电刷。这可以通过用高阻碳刷代替低阻铜刷来实现。
我们可以清楚地看出目前我的图片C在换向期间,从线圈C到电刷有两种途径。一条路径直接穿过换向器段b,到达电刷和2n路径首先通过短路线圈B,然后通过换向器段A和刷子。当刷电阻低时,然后电流iC从线圈C将遵循最短路径,即第1条路径,因为它的电阻相对较低,因为它比2短n路径。
当使用高电阻刷时,当刷朝向换向器段移动时,刷子的接触面积和段B的接触面积减小和接触区域随着段增加。现在,作为电阻与那么电阻R的接触区域成反比B.会增加和r一种随着刷子的移动将减少。然后是当前更喜欢2n通往灌木丛的小路。
因此,这改善换向的方法时,电流会在期望的方向发生快速反转。
ρ是电阻率的导体。
l是导体的长度。
A是导体的横截面(这里是该描述用作接触区域)。
e.m.f.换向
整流期间短路线圈中电流换向时间延迟的主要原因是线圈的感应特性。在这种整流中,电抗电压由于线圈的感应特性而产生的电动势,在整流期间在短路线圈中产生一个反向电动势来中和。
电抗电压:
短路线圈中的电压上升,由于线圈的感应特性,它反对当前在换向周期内的反转,称为电抗电压。
我们可以用两种方法产生反电动势
- 通过刷子转移。
- 通过使用杆间或换向磁极。
刷换换扫描方法
在这种改进换向的方法中,刷子向前向前移动直流发电机在用于产生足够的反转EMF的电动机的向后方向,用于消除电抗电压。当刷子被赋予前向或后缘引线时,它在下一杆的影响下使短路线圈具有相反极性的影响。然后线圈的侧面将切割必要的通量形成相反极性的主要极,以产生足够的反向电动势。这种方法很少使用,因为为了得到最好的结果,在每次负载变化时,刷子都必须移动。

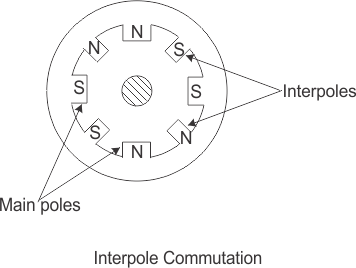

使用杆间的方法
在这种换向方法中,一些小杆固定在轭上并放置在主杆之间。这些磁极被称为杆间。它们的极性与位于发电机旁边的主杆以及电动机的极性相同,极性与位于其之前的主杆相同。在换向周期期间,杆间在短路线圈中诱导EMF,反对电抗电压并使发光换向。
补偿绕组
这是通过平衡电枢MMF消除电枢反应问题的最有效常义。补偿绕组放置在设置在平行于转子(电枢)导体的极面中的槽中。
补偿绕组的主要缺点是它们非常昂贵。它们的使用主要用于大型机器,受重型超负荷或堵塞,小电机,受到万博实力品牌突然反转和高加速的影响。
