的电压在电枢产生,放置在一个旋转磁场的,直流发电机是交替的。的直流电机中的换向或者更具体地说直流发电机中的换向产生的过程是交替的吗当前的在电枢绕组直流电机的电刷在经过换向器和静止电刷后转换成直流电。
再次在直流电机在电枢中,输入直流电被转换成交流形式,这也可以通过换流来实现。

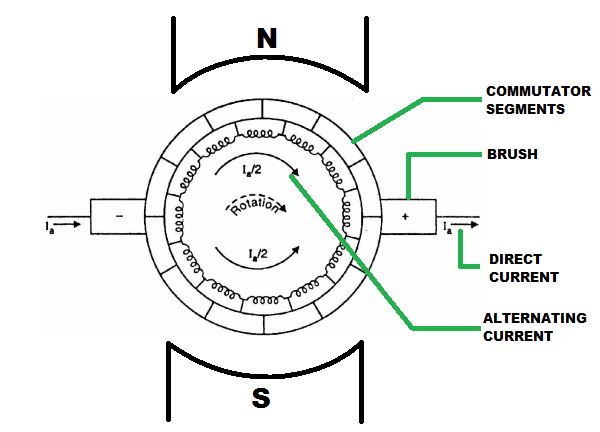

从直流电机的旋转电枢到静止电刷的电流转换需要保持换向器段和电刷之间连续的移动接触。当电枢开始旋转,然后位于一个极下的线圈(设为N极)在一个正电刷和它的连续的负电刷之间旋转,电流流过这个线圈是在一个向内的方向到换向器段。
然后线圈在电刷的帮助下短路很短的时间(1 / 500秒)。这就是所谓的换向期。在此短路时间后,电枢线圈在S极下旋转,并在负电刷和其后的正电刷之间旋转。方向是相反的,在远离换向片的地方。这种电流倒转的现象称为换向过程。我们从电刷端得到直流电。
如果在短路时间或整流周期结束之前完成了整流过程或电流的倒转,则称为理想整流。
如果反转当前的在短路时间内完成,然后在刷子触点发生火花,并且由于过热而换向器表面损坏,并且机器被称为换向不良。
DC机器换向的物理概念
为了解释换向过程,让我们考虑一个具有的直流机电枢用环形绕组缠绕。让我们还考虑换向器杆的宽度等于刷子的宽度,并且流过导体的电流是iC。
让换向器从左向右运动。然后画笔将从右向左移动。

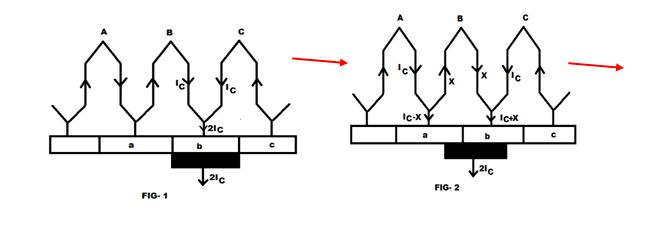

在第一位置,电刷与整流子棒b连接(如图1所示),则整流子棒b通入电刷的总电流为2IC。
当电枢开始向右移动时,电刷接触到a棒。这时电枢电流通过两条路径,并通过a棒和b棒(如图2所示)C)由画笔收集保持不变。

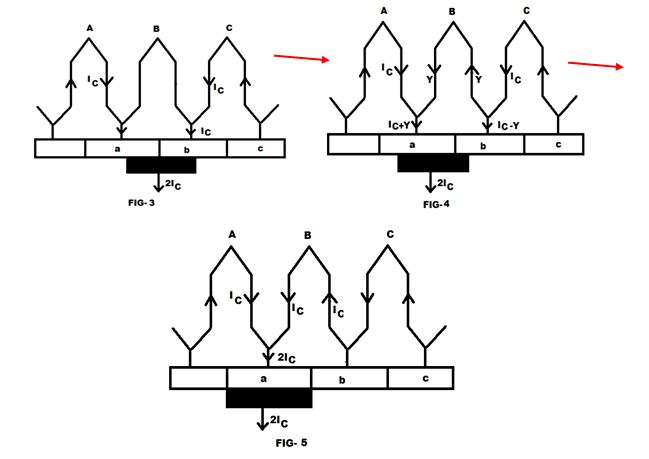

随着a棒与电刷的接触面积的增加和b棒的接触面积的减少,通过棒的电流同时增加和减少。当两个整流子棒的接触面积相同时,相同的电流流过两个棒(如图3所示)。
当电刷与棒b的接触面积进一步减小时,则当前的通过线圈B改变了方向,开始逆时针流动(如图4所示)。
当电刷完全到达a条下面(如图5所示)并与b条断开连接时,电流IC在逆时针方向上流过线圈B,并且除去短路。
在这个过程中,电流的反转或整流过程就完成了。
改进换向的方法
火花换相有三种方法:
- 电阻变换
- 电压换向
- 补偿绕组
