一个小型断路器(MCB)是一种用于低压保护的自动操作电气开关电压由于过载或短路造成电流过大而损坏的电路。mcb的评级通常高达a当前的最高可达125a，不具有可调跳闸特性，并可热或热磁运行。

目前，微型断路器(mcb)在低压电网中被广泛使用保险丝。的MCB与保险丝相比有许多优点:

它会自动关闭电路在网络异常情况下(过载和故障)。MCB在检测这种情况时更可靠，因为它对电流的变化更敏感。
由于开关操作旋钮在跳闸时处于断开位置，电路的故障区域很容易被识别。但如有熔丝，应从熔丝座上打开熔丝夹或切断器检查熔丝，以确认熔丝是否烧断。因此，与保险丝相比，它更能检测到微型断路器是否操作过。
在保险丝的情况下，快速恢复供应是不可能的，因为保险丝必须重新布线或更换以恢复供应。但在MCB的情况下，快速恢复是可能的(字面上)拨动开关。
MCB的操作比保险丝更安全。
mbcs可以远程控制，而引信则不能。

由于MCB相对于保险丝单元有许多优点，在现代低压电网中，微型断路器几乎总是用来代替保险丝，

MCB过保险丝的唯一缺点是这个系统比保险丝单元系统昂贵。

微型断路器有两种操作方式。一种是过电流的热效应，另一种是过电流的电磁效应。微型断路器的热操作是通过双金属带实现的，当连续的过电流流过MCB时，双金属带被加热并通过弯曲偏转。

双金属带的这种偏转释放了一个机械闩锁。当这个机械锁扣附在操作机构上时，它会导致打开微型断路器触点。

但在短路情况下，电流的突然上升会引起与断路器跳闸线圈或电磁阀相关的柱塞机电位移。柱塞撞击跳闸杆，立即释放锁存机构，从而打开断路器触点。这是一个简单的解释微型断路器工作原理。

微型断路器结构非常简单、健壮且无需维护。MCB一般不需要维修，需要时只需更换新的即可。一个小型断路器通常有三个主要的构造部分。这些都是:

微型断路器的框架是一个模制外壳。这是一个坚硬、坚固、绝缘的外壳，其他组件都安装在其中。

微型断路器的操作机构提供了微型断路器手动分合操作的方法。它有三个位置“开”，“关”和“绊”。如果MCB因过电流而跳闸，外部开关锁存器可以处于“跳闸”位置。

当手动关闭微型断路器时，开关锁扣将处于“off”位置。在微型断路器的关闭状态下，开关位于“ON”。通过观察开关锁存器的位置，可以确定MCB的状态是关闭、跳闸还是手动关闭。

跳闸装置是微型断路器的主要组成部分，它对微型断路器的正常工作起着重要作用。MCB提供了两种主要类型的跳闸机构。双金属提供对过载电流的保护，电磁铁提供对短路电流的保护。

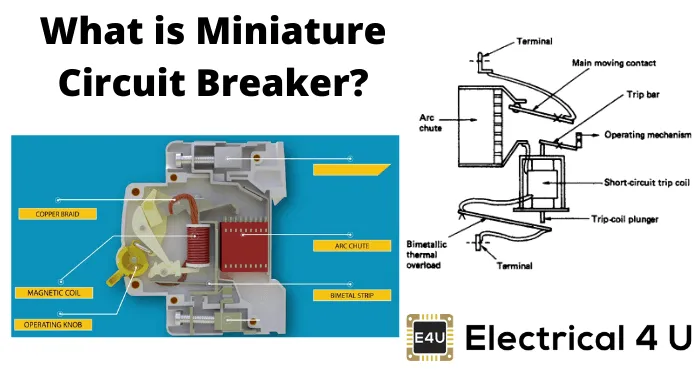

在一个微型断路器中有三种机制使其断开。如果我们仔细观察旁边的图片，我们会发现主要有一个双金属带，一个跳闸线圈和单手操作的开关杆。

如图所示的微型断路器的载流路径如下。左边第一个电源端子-然后是双金属片-然后是电流线圈或跳闸线圈-然后是移动触点-固定触点-最后是右边的电源端子。所有的都是按顺序排列的。

当电路长时间过载时，双金属片会过热变形。这种双金属带的变形会引起闭锁点的位移。微型断路器的动触点是通过弹簧压力来安排的，有了这个锁存点，锁存点的一点位移引起弹簧的释放，使动触点运动，从而打开微型断路器。

电流线圈或跳闸线圈置于这样一种方式，在短路故障期间，该线圈的MMF导致其柱塞击中相同的闭锁点，使闭锁被移位。因此，MCB将以同样的方式打开。

再当操作杠杆的时候小型断路器手动操作，这意味着当我们手动使MCB处于关闭位置时，相同的锁存点以同样的方式由于移动触点与固定触点分离而移位。

不管操作机构是什么——例如，由于双金属带的变形，或由于跳闸线圈的MMF的增加，或由于手动操作——相同的锁存点被移位，相同的变形弹簧被释放。这是移动触点运动的最终原因。当移动触点与固定触点分离时，可能有很高的机会弧。

然后这条电弧向上通过电弧流道，进入分弧器，最后被淬火。当我们打开MCB时，我们实际上是将移位的操作闩重新设置到之前的on位置，并使MCB为另一次开关关闭或跳闸操作做好准备。
