RCCB(剩余电流断路器)的范畴很广断路器。我们知道有几种类型微型断路器比如MCCB，它有不同的工作原理，有不同的安全目的。
功能:剩余电流断路器本质上是一种感知电流并断开任何低电流的装置电压(不平衡电流)电路每当有任何故障发生。
目的:剩余电流断路器安装的基本目的是防止人因电击而死亡。它通过在几秒内断开主电路来防止事故的发生。
剩余电流断路器是如何工作的?
它有很简单的工作基础基尔霍夫电流定律即传入的当前的在电路中必须等于从该电路流出的电流。这断路器使当故障发生时，线路和中性点的电流平衡不匹配(由于故障电流找到电流的另一个接地路径而发生不平衡)。
它的电路是这样做的，每个实例都比较输入和输出电路电流的值。当它不相等时，剩余电流基本上是两种电流之间的差异驱动电路跳闸/断开。

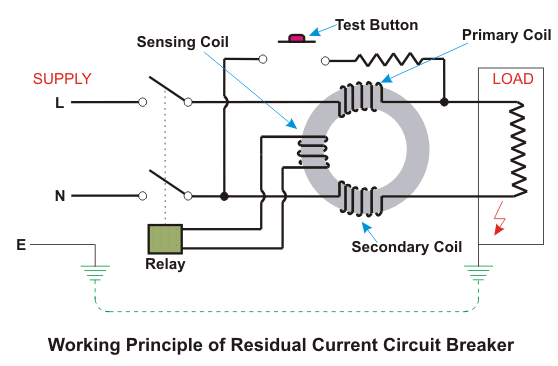

剩余电流断路器的工作原理
其基本工作原理在于环形变压器如图所示，包含三个线圈。有两个线圈说初级(包含线电流)和次级(包含中性电流)产生相等和相反的磁通如果两者电流是相等的。
无论何时，在这种情况下，有一个故障和两种电流的变化，它造成不平衡的磁通，这反过来产生差动电流流过第三线圈(传感线圈显示在图中)，这是连接到继电器。
的环形变压器，传感线圈和继电器一起称为RCD -剩余电流装置。
测试电路:
测试电路总是包含在RCD中，RCD基本连接在线路之间导体在负载侧和电源中性。当通电或切断电源时，它有助于测试电路。无论何时按下测试按钮，电流开始流过测试电路，这取决于电阻在此电路中提供。该电流通过RCD线侧线圈随负载当前的。但由于该电路旁路RCD的中性侧线圈，会导致设备的线路侧和中性侧线圈不平衡，导致RCCB跳闸断开供电，即使在正常情况下。这就是测试电路如何测试的可靠性RCCB。
剩余电流断路器类型
2杆:适用于由一个带电和一个零线槽组成的单相线。
4杆:它适用于由4个槽组成的三相线，三相线和中性线可以连接。
结论:
因此，它为工业和其他高压商业场所的主要电路提供了实时保护装置，这些地方总是有因它而发生电击和意外死亡的风险。
