的光学高温计的工作原理和结构很简单。我们为此画了一个实验模型温度传感器类型。这是一个测量仪器测量炽热发光物体的温度。
本仪器有照度基准,通过控制输入来匹配受热体的亮度电流的参考。
当参考光源的光通过目镜与热物体相匹配时,就测量电流来校准热物体的温度。
光学高温计的构造

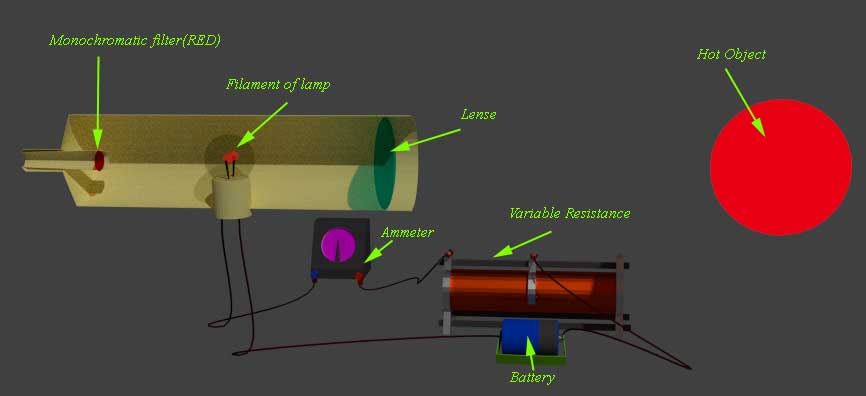

这很简单。把它想象成一个圆柱体,它的一端有一个透镜,另一端有一个目镜。中间有一盏灯。在目镜前面有一个彩色玻璃(通常是红色的),使光线变成单色。这盏灯连接到一个电池源通过一个安培表变阻器如图所示。
的光学高温计在某个简单的过程中工作。这个过程是,我们通过电池源使用的灯丝的亮度可以由变阻器控制。现在通过控制输入电流,灯丝的亮度增加或减少。
经过这个过程会有一个点,当灯丝从目镜上看不见的时候。就在那一刻,灯丝的亮度与通过单色玻璃看到的热物体的亮度相匹配。从阅读的安培表在那种特殊情况下,我们可以得到热体的温度,因为安培计以前是用温标校准的。
光学高温计的局限性
这种高温计有一些局限性。如:-
- 这种高温计只能测量那些发光物体的温度,也就是发光物体。
- 的光学高温计测量温度范围为1400oC到3500左右oC。
