什么是温度换能器?
一种温度传感器是一种将热量转换为任何物理量,例如机械能,压力和电信号等的设备。热电偶该电势差由于其端子上的温差而产生。因此,热电偶是一个温度换能器。
温度传感器的主要特征
- 对它们的输入始终是热量
- 它们通常将热量转换为电量
- 它们通常用于测量温度和热流
温度传感器的基本方案
下面给出了温度传感器的基本方案,如下步骤
传感元素。
传感元件温度传感器是其属性随温度变化而变化的元素。随着温度改变的随着元素的某些性质,发生相应的变化。
示例 - 在一个电阻融合探测器(RTD)传感元件是铂金属。
选择传感元件的理想条件如图
- 每单位更换抵抗性每单位的物质温度变化应该很大
- 材料应该高电阻率因此,最小的材料量用于其结构
- 材料应具有与温度连续稳定的关系
- 转导元素
它是将传感元件的输出转换为电量的元素。感应元件的属性的变化充当输出。它测量了传感元素的性能变化。然后校准输出是转导元件,得到输出,表示热量的变化。
示例 - 在热电偶中潜在差异跨越两个终端产生的正在衡量电压表和幅度电压校准后产生的温度变化概念。
温度换能器的类型
接触温度传感器类型
在这些中,传感元件与热源直接接触。他们使用传导进行热能转移。
非接触式温度传感器类型
在非接触式温度传感器中,元件不与热源直接接触(类似于A.非接触电压测试仪或电压笔)。非接触式温度传感器使用对流原理进行热流。通常使用的各种温度传感器如下所述:

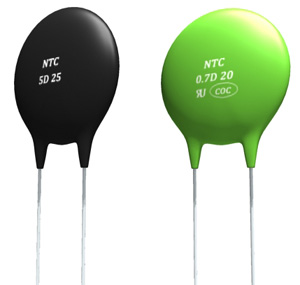

热敏电阻
这个单词热敏电阻可以称为热电阻。因此,当名称表示它是一种设备,其电阻随温度的变化而变化。由于存在高灵敏度,它们广泛用于温度的测量。它们通常被称为理想的温度传感器。热敏电阻通常由金属氧化物的混合物组成。
热敏电阻的性质
- 它们具有负热系数,即热敏电阻的电阻随温度的增加而降低
- 他们是由半导体材料
- 它们比敏感RTD.(电阻热量计)和热电偶
- 阻力位于0.5Ω至0.75mΩ之间
- 它们通常用于温度测量范围-60的应用中O.C到15.O.C。

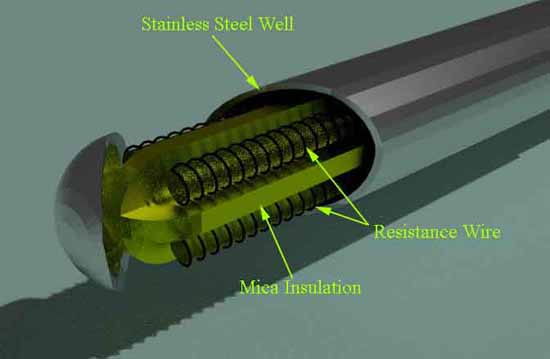

电阻温度计
另一种类型温度传感器是个电阻温度探测器或RTD。RTD是精确的温度传感器由高纯度导电金属如铂,铜或镍缠绕成线圈,谁的电阻随着温度的变化而变化,类似于热敏电阻的变化。
随着以下关系,有抵抗变化,
r =在给定温度下元素的电阻
α=元素的热系数
R.O.=元素的电阻在0时O.C
RTD的主要功能
- 与热敏电阻和热电偶相比,它们非常敏感,非常便宜
- 它们可以测量-182.96的温度O.c至630.74O.C

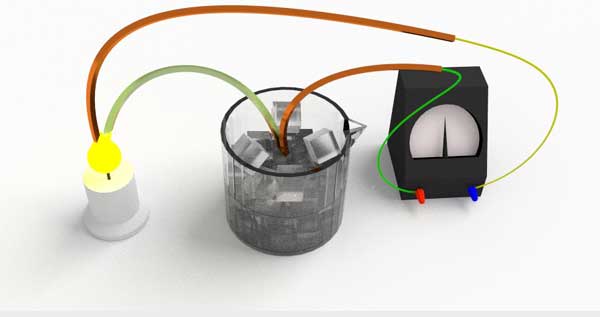

热电偶
热电偶是温度换能器,基本上由不同的金属的两个结构成,例如焊接的铜和常数。一个接合处保持在称为参考(冷)结的恒定温度下,而另一个接合部的测量(热)结。当两个连接处于不同的温度时,通过用于测量温度的连接点开发电压。
热电偶原则
当两种金属如铜和常数如铜和常数连接在一起时,产生电位差异。现象称为塞贝克效应作为沿产生EMF的导线产生温度梯度。然后来自热电偶的输出电压是温度变化的函数。
热电偶的主要特征
- 极端温度范围在-200之间O.c到超过+2000O.C可以用热电偶测量,这是RTD和热敏电阻的优势
- 它们是有源传感器,因此它们不需要任何外部源来测量温度,如RTD和热敏电阻。
- 它们比RTD和热敏电阻便宜。
- 与RTD和热敏电阻相比,这些具有很小的精度,因此它们通常不会用于高精度工作。
集成电路温度传感器
这些是使用具有单片电子电路的温度传感元件作为测量温度的组合的温度传感器。
他们有以下类型
- LM 335 - 它提供10 mV /O.K.
- LM 34 - 它提供10 mV /O.F
- AD 592 - 它提供了1μA/的电流输出/O.K.
LM 335系列的描述
LM335是温度敏感的齐纳二极管,其中逆转进入其击穿区域传感器感测任何温度变化并提供输出,
θ=温度O.C
集成温度传感器的主要特点
- 他们是线性的温度传感器
- 他们非常便宜
- 它们的工作范围很小,介于0 - 200之间O.C这是它们的主要缺点。
