一个光学溶剂或者光电耦合器是一种通过光能在两个电隔离电路之间传输电信号的装置。光隔离器可防止电路一部分的高电压影响或破坏系统的其他部分。
光学溶剂的基本构造

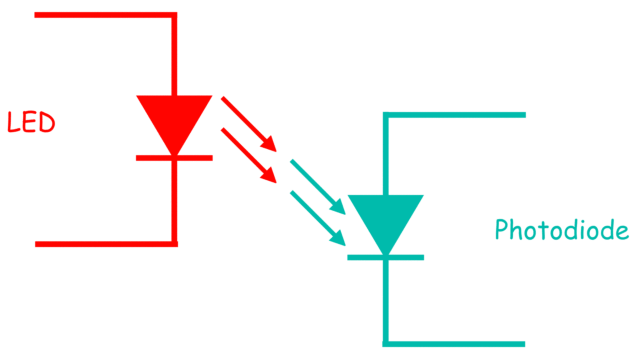

光隔离器是一种设备，有两个二极管：一个是光的源或发射极，通常是一个发光二极管（LED）和其他是光电二极管作为光电传感器。LED将电输入信号转换为光，并且光电二极管检测到输入光并基于输入光，可以产生相应的电能。基本的光耦合器如下所示
光学溶剂的工作原理
这光学溶剂的工作原理简单而有趣。可以通过在另一电路中改变输入信号来控制一个电路的输出信号，其中两个电路是电隔离的。一个强大的发光二极管（LED）在变量上连接电压源。通过在LED上调整输入电压，可以控制从LED发出的光的强度。可变源和LED形成光耦合器或光学耦合器的输入电路。
光电二极管存在于LED的前面，使得来自LED的光直接撞击光电二极管的结。这光电二极管处于反向偏见状态。光电二极管的反向偏置电路形成系统的输出电路。还确保了除了来自LED的光之外，没有落在光电二极管交界处没有落在光电二极管交界处的光线，并且除了来自LED的光。最初，没有将电压施加到LED;因此，LED不会发光。在这种情况下，由于光电二极管没有灯落在光电二极管上，仅存在流过输出电路的暗电流。当整个黑暗时，暗电流是反向偏置光电二极管的反向饱和电流。这是不可避免的反向漏电流二极管。现在，如果我们增加LED上的电压，那么引领开始发光，同时光线强度随着LED上增加的输入电压而增加。随着光强度的增加，光电二极管中的反向电流增加，因为光电二极管中的反向电流与落在光电二极管交界处的光强度线性成比例。此外，如果我们减少输入中的光强度，则输出光电二极管电流将减小。
光学溶剂的应用
光耦合器或光学耦合器用于，
- 灯镇流器
- 轻微调光
- 阀门或电机控制器
- 用于与高压电路接口的微控制器。
