什么是光电二极管？
光电二极管的工作原理
当一个二极管处于反向偏见的状态，将存在从二极管的负极到负端子的反向饱和电流。不可避免的少数抗载流子导致半导体晶体中的这种反向饱和电流。该反向饱和电流的值不依赖于二极管上的施加的反向电压，而是取决于半导体晶体中的少数电荷载流子的浓度。因此，在二极管上的一定范围的反向电压范围内，该电流几乎保持恒定。通过控制半导体晶体中的少数电荷载流子的浓度，我们可以控制二极管中的反向饱和电流。我们可以通过向晶体供应外部能量来改变半导体中的少数电荷载体的浓度。
在光电二极管中，我们这样做了以控制设备的电导率。当名称在光电二极管中表达时，PN结在光线下暴露。根据光的强度，晶体中的共价键在PN结横跨和附近产生自由的电子空穴对。结果，二极管中的反向电流增加或换句话说，器件的电导率增加。
NB： -这里应该注意的是，在光电二极管中，只有二极管的PN结部分必须暴露在光中，这是因为如果光从结落后，则将从结射出的电子孔对获得足够的时间重组因此不能贡献反向电流。但是在结处或在接线处产生的电子空穴对可以容易地传播，由于电场对整个连接的影响，并且因此通过光电二极管的电流增加。

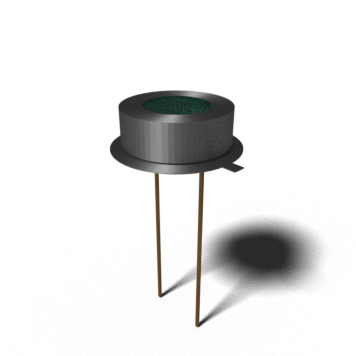

施工光电二极管
光电二极管可用于金属包装。二极管是P n结，安装在绝缘塑料基板中。然后我们将塑料基板密封在金属盒中。在金属盒的顶部，有一个透明的窗口，允许光线整体到达PN结。二极管的两个引线，阳极和阴极从金属盒的底部出来。从金属盒的底部侧延伸的突片识别阴极引线。

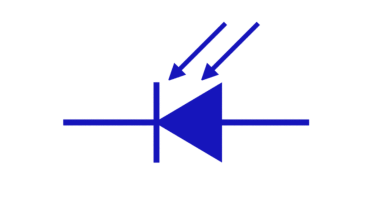

光电二极管的象征
该光电二极管的象征除了两个向下倾斜箭头以象征着灯的普通二极管。

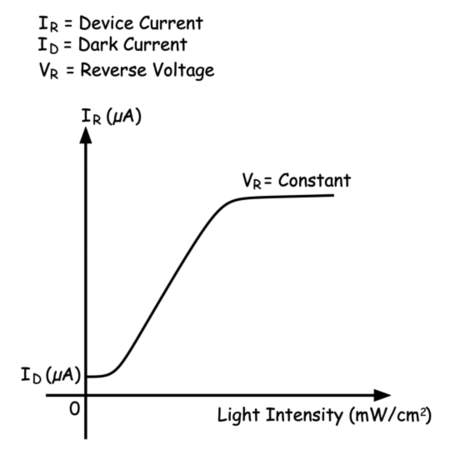

光电二极管的特点
光电二极管的暗阻力
确实，即使在极端的暗状态下，半导体晶体中总是存在一些少数型电荷载体 - 由于晶体不可避免的杂质和天然热激发，所以在半导体晶体中的这些少数抗电荷载体。因此，即使在黑暗状态下，二极管中也会有一个微小的恒定的反向饱和电流。该电流为光电二极管固定，电流被称为暗电流。光电二极管的暗电流的最大恒定反向电压的比率称为该二极管的暗电阻。
- 当我们向二极管施加光时，反向电流增加。这一关系是线性的。反向电流的值与入射光能量的强度成正比。
- 如果我们继续增加光强度，则在一定的反向电流值之后。随着光强度的增加，电流不会进一步增加。我们称之为最大值的反向电流光电二极管的饱和电流。
光电二极管的应用
光电二极管有许多应用。我们没有讨论所有的范围光电二极管的应用在这简短的文章中。我们将在这里讨论两个人气光电二极管的应用。
使用光电二极管的报警电路
因此，我们以这样的方式设置光源，光始终落在光电二极管上。只要光在光电二极管函数上撞击，就会通过二极管存在反向电流。二极管在警报电路中已经在反向偏置条件下连接。如果在光源中发生障碍物，则光电二极管中的反向电流降低到暗电流水平。当反向电流下降时，电路如此设计，警报铃声开始发出声音。我们可能在门口中融入这种安排，以缺勤。在这种布置中，光束将门口从一侧交叉到另一侧。我们将光电二极管配合在光源的另一侧。当任何人进入门时，光束突破和警报声。
使用光电二极管的计数器电路
当物品数量通过传送带时，可以通过使用光电二极管容易地计算这些。这里，我们在传送带的一侧附接光源和皮带的相对侧的光电二极管。光源和光电二极管以这样的方式装配，即光直接到光电二极管。随着光的落在光电二极管电路中会有反向恢复电流。我们将光电二极管与计数器电路连接。光束断裂，计数器获得一个增量。当一个项目通过光束时，它会破坏光束并计数器计数项目。
