它是一种重要的逻辑运算布尔代数和其他电子设备。在现实生活中有好几种集成电路(IC)其中的概念或操作或布尔或操作使用。虽然在这些类型的电路中使用逻辑门,但仍然是输入和依赖于相同的逻辑。因此,通过研究这些操作,我们可以收集这些电路的概念。的逻辑或操作是基于一些基本的概念,可以理解的真值表下面给出。在看OR运算真值表之前,我们应该知道这种运算中使用的符号。在布尔或操作使用的符号是(+)。现在,让我们来看看真值表的输入和输出。
在这个真值表中,您可以看到有两个输入和一个输出。当A和B的输入为0时,输出也是0。当= 0和B = 1的输入输出是1,当= 1,B = 0的值在输入然后各自的输出也是1最后A = 1, B = 1时输入逻辑或操作输出也是1。
所以你可能会发现在OR运算中只有当两个输入都是0时输出都是0但当任何一个输入都是1时输出都是1。

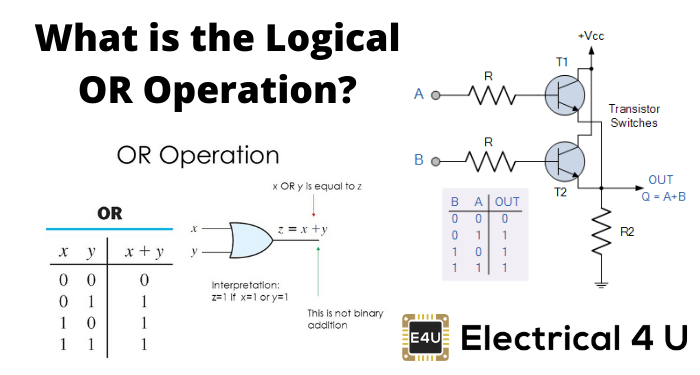

现在让我们把这个逻辑应用到数字电路中。在电路中,1=信号脉冲流量,0 =无信号流量。当你遵循图1中的开关电路时,布尔或运算的概念将会很清楚
上图中有两个交换机并联。现在,正如我之前所说的,1 =信号流,0 =没有信号流,在这个电路中,如果两个开关都是闭合的,就会有输出,但是如果两个开关都打开,就不会有输出。这种逻辑与逻辑或运算完全相等。当s1=0, s2 =0时,输出也等于0。但如果其中一个是闭合的,即S1 = 1或S2 = 1或两者都等于1,那么输出将有一个信号脉冲,等于布尔或操作或调用或操作。
