什么是真值表?
一个真值表是一个数学表,列出了一个特定数字逻辑电路的所有可能的输入组合的输出。这些真值表可用于推导给定数字电路的逻辑表达式,广泛应用于布尔代数。
真值表为每个输入变量(通常表示为P和Q, x和y,或A和b)都有一列,最后一列显示表所表示的逻辑操作的所有可能结果(例如,P和Q)。
真值表的每一行包含输入变量的一种可能配置(例如,P=false [0] Q=true[1]),以及对这些值的操作结果(继续示例,P和Q=false[0])。
逻辑门问题是测试你对真值表知识的好方法。

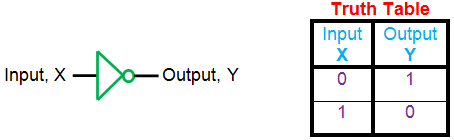

不是门或逆变器真值表
不是门是一种单进单出逻辑器件,其输出总是输入的互补形式。
这意味着输出为0,输入等于1,反之亦然,如真相表所示。这是象征性地写为y =x̅。

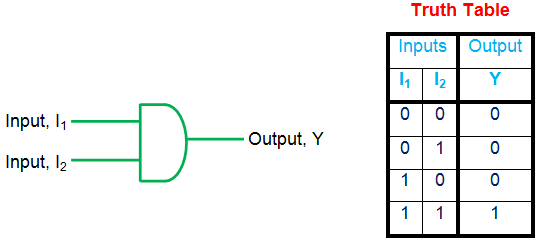

和门真相表
和门是一个具有多个输入和一个输出的基本门。这个门只有当它的所有输入都是1时才有它的输出高,否则输出将为零,如图所示真值表。对应于这个门的逻辑表达式为Y = I1。I2。

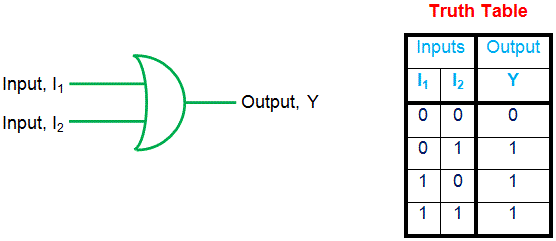

或门真值表
或者是一种具有多输入、单输出特性的基本门。这里,只有当它的所有输入位都为零时,输出才为零,这一点由2-input的真值表表示或门。OR门的逻辑表达式如下所示

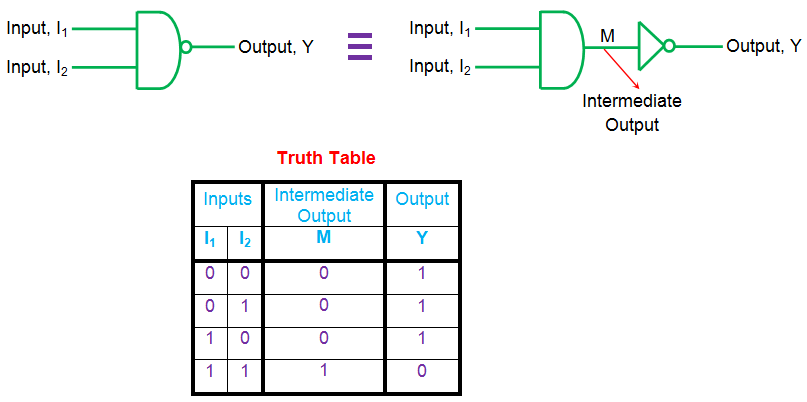

NAND门真相表
NAND门在逻辑上等价于和门紧随其后的是一个不是门。这个门的真值表表明,只有当它的所有输入都是高的时,与非门的输出才低(否则为1)。

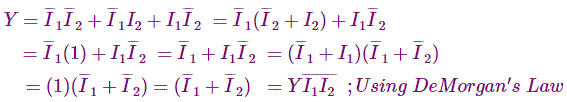

这意味着与门的输出是与门的负输出,用上述真值表中的中间结果M表示。给出了与非门的逻辑表达式

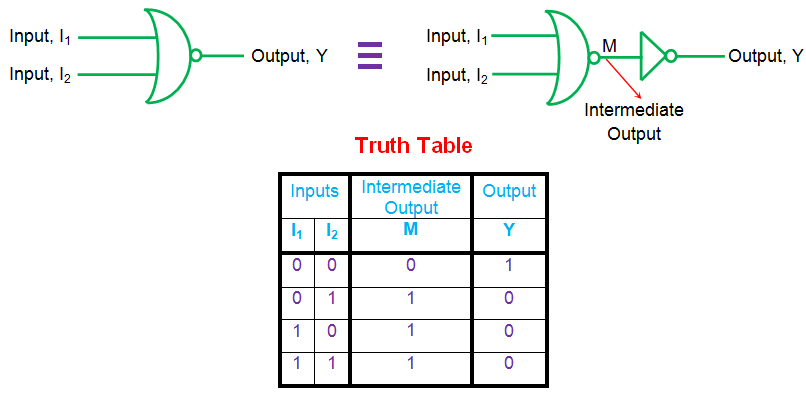

NOR门真值表
或非门是非门和an结合的结果吗或门。因此它的输出是或门输出的否定,这意味着它只有在所有的输入都很低的情况下才有高的输出。
然而,对于任何其他输入组合,输出将会很低,如真值表所示。相同的逻辑表达式可以给出为

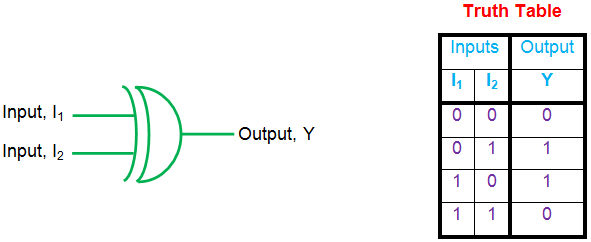

异或门真值表
XOR门是一种逻辑设备,它只有在输入不同时才有高输出,如真值表所示。这意味着不相同的输入导致门的高输出,而相同的输入位导致门输出低。
逻辑上这是由
在它的进一步展开形式中,一个得到
通常异或门用作奇偶校验器,可以有多个输入。
XNOR门真值表
XNOR门是异或门与a相结合的结果吗不是门,这意味着输出将是异或输出的反向形式。
因此,一个人在相同的输入时获得高输出,而在不相同的输入时则获得低输出,如图所示真值表。XNOR门的逻辑表达式是
该门还可以具有多个输入并用作奇偶校验器。
