肖特基二极管:什么?（符号，应用和特征）

什么是肖特基二极管（热运营商二极管）？

一种肖特基二极管（也称为热载波二极管或肖特基势垒二极管）是半导体二极管由半导体与金属接合而成的。肖特基二极管具有低正向电压下降（0.15至0.45 V）和一个非常快速的切换动作。

就像常规二极管一样，当施加足够的正向电压时，肖特基二极管将在向前方向上进行电流。

但是硅PN结二极管具有600-700 mV（0.6-0.75 v）的典型正向电压，而肖特基的正向电压为150-450 mV（0.15-0.45 V）。

该较低的正向电压要求使肖特基二极管能够具有更高的开关速度和提高效率。

肖特基二极管中的结是由金属（如金，钨，铬，铂，钼或某些硅化物）形成和一个n型掺杂硅半导体。

这里，阳极是金属侧，阴极是半导体侧。

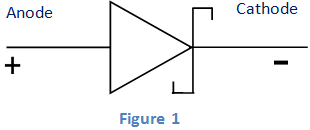

该肖特基二极管的符号如下图所示。

肖特基二极管的构造

在一端，金属之间形成有一个连接点并轻轻掺杂n型半导体。这是单边交界处。

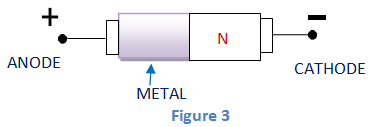

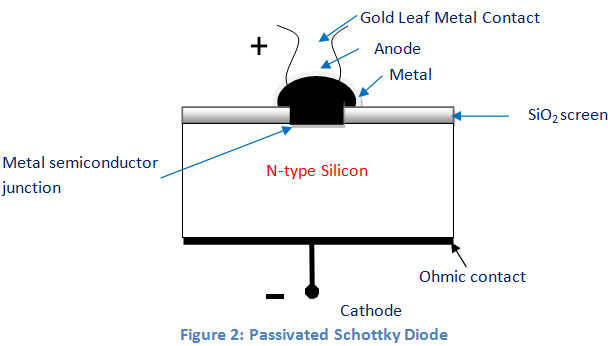

在另一端，金属和重掺杂半导体接触存在。它被称为欧姆双边联系人（见图2和图3）。在这种接触中，没有存在潜力并且是不整流的。

如果兴奋剂半导体增大，耗尽层宽度减小。

当宽度降低到一定水平时，电荷载波将容易地通过耗尽区域隧道隧道隧道隧道隧道隧道。

当掺杂非常高时，交界处永远不会充当整流器，它将成为欧姆接触。这个二极管可以同时成为二极管和欧姆接触。

当肖特基二极管处于非偏见状态时，与存在于金属中的电子相比，躺在半导体侧的电子具有非常低的能级。

因此，电子不能流过称为的结势垒肖特基势垒。如果二极管正向偏置，则存在于N侧的电子获得足够的能量以越过结屏障并进入金属。

这些电子进入具有巨大能量的金属。因此，这些电子被称为热载体。因此二极管被称为a热载体二极管。

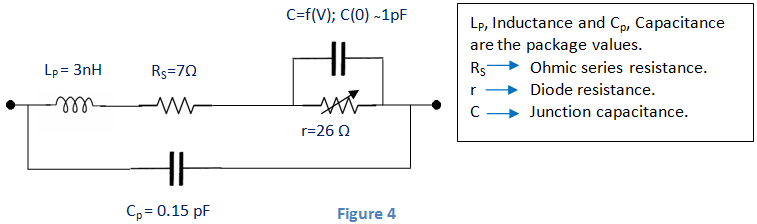

设备的等效电路（肖特基二极管）组件的典型值如下所示。

上述电路可以如下所示近似。该近似电路用于许多应用中。

该肖特基二极管与正常相比有一些独特的功能P-n结二极管。

• 这是一个单极装置。这是由于没有显着当前从金属流动到n型半导体（缺乏反向的少数载波）。但是P-n结二极管是双极装置。
• 由于金属中没有孔而没有存储的电荷。结果，肖特基二极管可以快速切换而不是其他二极管，噪声也相对较低。
• 与P-N二极管相比，较低的阻挡电位（0.2 - 0.25 V）（0.7 V）

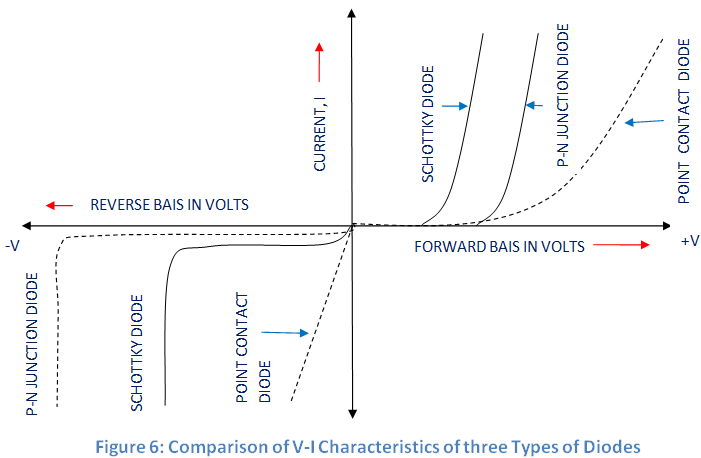

肖特基二极管、PN结二极管和点接触二极管的VI特性

下图比较了Shottky二极管，PN结二极管和点接触二极管的V-I特性。

肖特基二极管的当前组件

目前的情况在此二极管是通过电子（多数载波）n型半导体。

一世_扩散→扩散电流（浓度梯度的结果 和扩散电流密度 电子）
D._N→电子的扩散常数。
q→电荷= 1.6×10^19.C。
一世_隧道→隧道电流
一世_{Thermonic发射}→由于热能(热离子发射)引起的电子发射的结果，这种电流将通过电极产生。

肖特基二极管的优点

肖特基二极管的优点包括：

• 由于储存电荷量极低，它的恢复时间很快。因此，该二极管用于高速开关应用。
• 它有一个低开启电压。
• 它具有低结电容。
• 该电压下降低。

肖特基二极管的缺点

肖特基二极管的缺点包括：

• 反向漏电流。
• 低反向电压额定值。

肖特基二极管的应用

肖特基二极管的一些应用是:

• 用于开关电源。
• 用于反向电流保护。
• 用于放电保护。
• 用于电压夹紧应用。
• 用于RF混合器和检测器二极管。
• 用于太阳能电池应用程序
