SCHRAGE电机运行原理和特色SCHRAGE电机

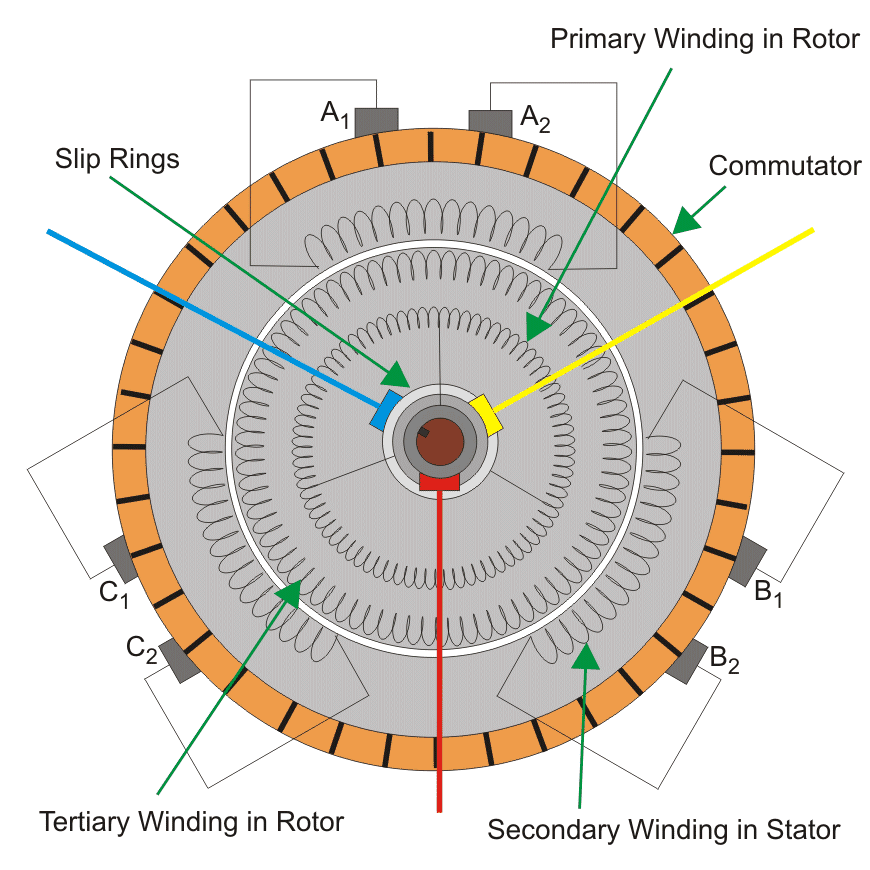

施拉雷马达本质上是一个组合的绕线转子感应电动机和变频器。施拉格电机可以看作是一个倒置的多相感应电机。不像感应电动机施拉格电机的一次绕组在转子上。三相电源通过3个滑环提供给初级电源。次级绕组在定子上。除了第一绕组和第二绕组外，还有第三种绕组，称为第三绕组，它与换向器相连。第一和第三被安置在相同的转子槽并且是相互耦合的。次级绕组端子通过三组活动电刷与换向器连接₁一种₂B₁B.₂和C₁C₂。刷子位置可以通过设置在电动机背面的轮改变。刷子之间的角位移将注入的EMF确定为速度和功率因数控制所需的次级绕组。

施拉格电机的工作原理

由于在初级绕组中流动的三个相电流而产生的静止条件下，产生旋转场。这种旋转场用同步速度切割次级_S.。
因此依据伦敦法尔转子将沿方向旋转，以便与原因相对，即将滑动频率EMF诱导到次级中。因此，转子与同步旋转场的旋转方向旋转。现在气隙场在滑动速度下旋转_S.- n_R.至于次要的。因此，静止电刷收集的电动势处于滑移频率，因此适合注入到次级。

施拉格电机的速度控制

SCHRAGE电机的速度控制通过改变注入电动机的电动势，可以通过改变两个电刷之间的角位移来控制。为了了解施拉格电机的速度控制，让我们了解一下在wrms中使用注入电动势的速度控制。

考虑以下转子电路(数值仅为说明目的)。

让最初的电扭矩（t_E.）=负载扭矩（t_L.）= 2nm.
转子电流我_R.= 2a。
让我们₂=在转子CKT中诱导的滑动EMF。
和E_j=注入转子ckt的电动势。

情况1：当E._j与sE相位相反吗₂

现在转子电流变为I_R.= 1a。因此T._E.< T_L.由于电动机减速。因此ω._R.减少。这意味着滑移增加。因此ω._R.减少到SE₂变成15V和我_R.= 2a i.e直到t_E.= T._L.一次。

案例2:当E._j与se相阶段₂

现在转子电流变为3A。因此T._E.> T._L.由于哪个电机加速了。因此ω._R.增加。这意味着滑移减少。因此ω._R.增加直到sE₂变成5V和我_R.= 2a i.e直到t_E.= T._L.一次。
根据上述分析，可以看出，为了增加速度，注入的EMF应在转子中与滑动EMF相位。为了减少速度，注入的EMF应在转子中与滑动EMF相相。
现在根据上述原则，我们将介绍施联电机的速度控制。

在上面的图中
E._20.=次要诱导的静止EMF。
SE._20.=任何滑移时的感应电动势。
A，B =刷终端。

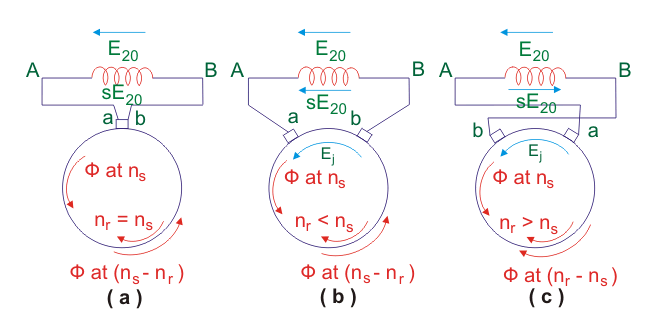

在图（a）中，两个刷子连接到相同的换向器段，因此短路循环。在这种情况下注入的EMF为零。因此，转子以靠近同步速度的速度旋转。
在图（b）中，刷子A和B通过角位移θ分开，使得刷子A和B之间的叔绕组轴与次级绕组轴线重合。现在在跟踪路径Baabb，我们发现注射了EMF e_j相位反对e_20.。因此，从上面讨论的原理来看，在情况a中，电机的速度将从它的速度下降。因此，电机以次同步速度运行，即n_R.< n_S.。
在图(c)中，电刷位置是互换的。现在追踪到路径BAabB，我们发现注入的电动势与静止的电动势E处于同一阶段_20.。因此电机的速度应该从它的情况下增加。因此，电机以超级同步速度操作.. n_R.> N._S.。
对于任何刷子分离θ给出注射的EMF

从等式可以看出注射EMF e的最小值_jθ= 0（即刷子短路时）。和注射EMF的最大值是e_j= E._jmax.在θ= 90度（即刷子是一个极间距时）。

功率因数控制

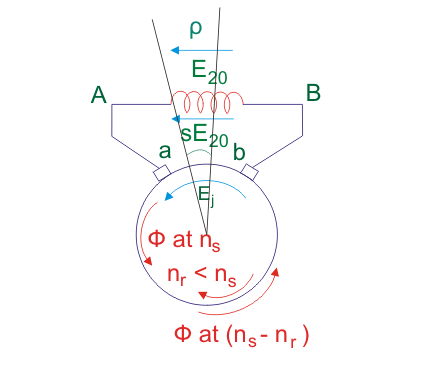

改善功率因数ρ之间的角位移在叔绕组轴和次级绕组轴之间引入。现在通量φ在覆盖了ρ度的角位移后的一段时间后切下第三绕组轴。因此电动势相量为- E_j在这种情况下，电动势相量- E滞后_j在B×b×b°ρ。

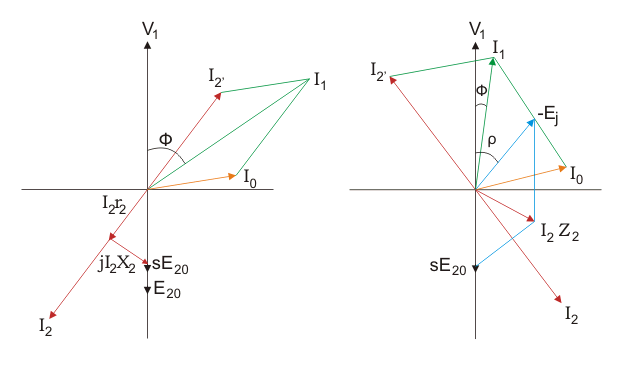

两种情况的相位图如下所示

相量图是根据以下方程构造的:

一世₂滞后I.₂Z.₂一定角度θ。一世₂'与我相反₂。我的结果₂'和磁化电流i_0.给出主要电流i₁。
从相位图来看，如果三级绕组轴和次级绕组轴被角度ρ移位，则功率因数提高。

施拉格电机特性

如果我们申请kvl.到第二回路，然后我们得到

在无载条件下₂数值很小，因此可以忽略不计。
因此我们有,

哪里_0.空载滑移吗

哪里，
E._jmax.是变压器在第三绕绕组中诱导的EMF。
φ_m最大磁链
F_S.=供应频率
Z =三级导体数
a =并行路径数量
也

哪里，
E._20.=在次级中诱导的变压器EMF。
N₂'=次要的有效转数
现在正在取代这些值，表达没有负载溜滑我们得到的

这意味着滑动值完全取决于机器常量和刷子分离。


这表明，两种不同的速度可能在空载取决于注入电动势的阶段。这些速度的大小可以通过调节电刷分离来控制。
在负载条件下


应用程序
适用于起重机、风机、离心泵、输送机等需要变速的传动装置。
