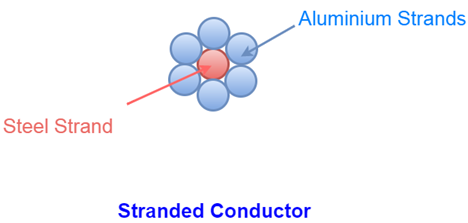

绞合导体在……很受欢迎电力输配电线路系统。绞合导体是由几根小横截面积的细导线组成,称为绞合,如下图所示
如图所示,在绞合导体的中心处,我们使用的是具有高抗拉强度的钢导体导体。在…的外层绞合导体,我们使用铝导体,它提供导电的绞合导体。
使用绞合导体的基本原因是为了使导体变得灵活。如果我们使用单一固体导体。它没有足够的弹性,很难绕制实心导体。因此,长距离传输单个固体导体变得很困难。为了消除这一缺点,导体是由几根小截面的细导线组成的。这些细线叫做线。把导体绞在一起,它就变得有弹性了。这使得绞合导体适合卷绕,便于长距离运输。
关于绞合导体的事实
关于绞合导体,有一些事实需要注意
- 的绞合导体它有足够的弹性,使绞合导体适合被卷绕,便于长距离运输。
- 对于相同截面积的绞合导体,随着绞合数的增加,导体的弹性增大。
- 绞合导体是通过把绞合线一层层绞合而成的。
- 每一层的线都以螺旋的方式在前一层上铺设。这个过程叫做搁浅。
- 一般在连续的一层中,绞合方向与前一层相反。这意味着,如果一层的线按顺时针方向缠绕,下一层的线就会按逆时针方向缠绕,以此类推,“x”是导体的层数。
- 一般来说,任何一根线的总数导体的公式给出,
式中,N为绞合导体中总股数。 - 导体直径一般可以用公式来计算,
式中,D为导体直径,
“d”是每根线的直径。
不同规格的绞合导线的股数、直径和截面图。层
Sl。 | 不。层“x” | 总没有。N = 3x的链2- 3x + 1 | 导体直径D = (2x - 1) D | 绞合导体截面图 |
1 | 1 | 1 | d | |
2 | 2 | 7 | 3 d | |
3. | 3. | 19 | 5 d | |
4 | 4 | 37 | 7 d | |
5 | 5 | 61 | 9 d |
