此测试仅用于确认用于使用的铝线的抗拉强度导体在电力电缆。这个测试是在导体材料上进行的,用来判断这种材料的强度。电缆导体在敷设、安装和制造过程中经常受到来自一端的拉力,因此电缆导体也应具有足够的强度来承受拉力。因此,有必要保证导体材料具有足够的抗拉强度。
拉伸试验所需的仪器

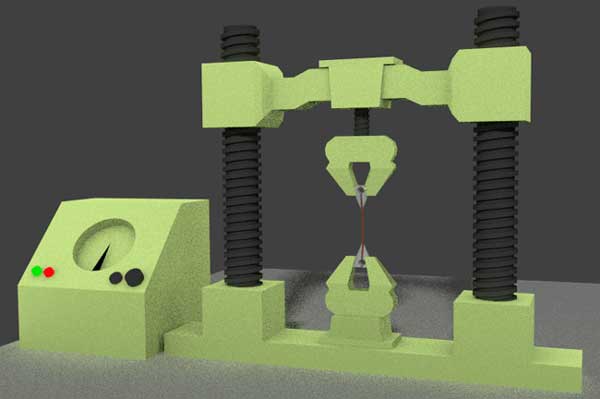

- 拉力试验机:一种自动机器,其两端的夹紧设计适当,以足够的强度夹紧导体,使导体在测试过程中不会以任何方式滑动。机器应该有足够的能力在测试中施加所需的拉力。
- 平面测微计,可以精确测量0.01 mm的变化。这是用来测量试样导体的直径。
- 最小比例尺分割为1mm,用于测量试样导体的长度。
- 灵敏度为0.01g的称重天平,用以测量样品的质量。
导线拉伸试验方法
首先取长度略长于规格长度(规格长度是进行试验的试样的长度)的导体试样。应注意整个试样的最小长度应使其两端在其规尺长度后有额外的长度,以供拉力试验机握把时使用。不需要对试样进行预处理拉伸试验。
导线拉伸试验程序
在进行试验前,用平面测微计测量试样的直径并记录下来。对于成型固体导体,试样的质量和长度分别用天平和量程确定。现在测试标本是固定和安装在机器的钳口之间的手段抓手。荷载作用在试件上,并逐渐均匀地增加。本机的夹爪分离速度不得超过每分钟100mm。当拉伸试件发生断裂时,将断裂载荷从拉伸试验机的刻度盘上记录下来,然后计算抗拉强度。
导线拉伸试验的观察结果表
圆线直径,单位:mm | 塑造Solidal导体 | 横截面积(mm)2 | 断裂载荷N | |
质量在g | 长度在毫米 | |||
- - - - - - | - - - - - - | - - - - - - | - - - - - - | - - - - - - |
计算
报告
样品没有 | 铝导体年级 | 抗拉强度、N /毫米2 | |
观察到的 | 指定的 | ||
- - - - - - | - - - - - - | - - - - - - | - - - - - - |
结论:标本符合/不符合规范要求。
