这部分我们的网站涵盖了几乎所有相关的电力系统中的保护系统包括标准引线和设备编号，终端条带的连接模式，多核电缆中的颜色代码，DOS和执行不在的。它还涵盖了各种电力系统保护继电器的原理和包括特殊的方案电力系统保护计划就像差动继电器那限制接地故障保护，方向继电器和距离继电器等变压器保护那发电机保护那传输线保护与保护电容器银行也在其中。它几乎涵盖了保护电力系统。
这开关柜测试,仪表变压器比如电流互感器测试，电压或潜在的变压器测试和相关保护继电器详细解释。
近距离，指示和报警电路不同断路器也包括和解释。
电力系统保护目标
目的是电力系统保护是隔离一个有缺陷的部分吗电力系统来自实时系统的其余系统，使得静止部分可以令人满意地运行，而由于故障电流导致任何严重的损坏。
实际上，断路器将故障系统与健康系统的其余部分隔离，并且这些断路器由于其跳闸信号而自动在故障状态下打开，这是来自保护继电器的跳闸信号。关于保护的主要哲学是，没有保护电力系统可以防止故障流动当前的通过系统，它只可以通过快速断开系统的短路路径，防止通过快速断开故障电流的继续流动。为了满足这种快速断开，保护继电器应该具有以下功能要求。
电力系统中的保护系统
让我们讨论基本概念电力系统中的保护系统和保护继电器的协调。

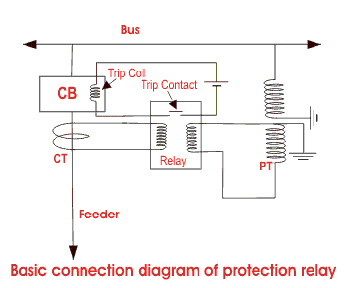

在图像中，已经显示了保护继电器的基本连接。这很简单。电流的二次变压器继电器的电流线圈和次级线圈是否连接电压互感器连接到继电器的电压线圈。每当进料电路中发生任何故障时，都会发生比例的二次电流CT.将通过继电器的电流线圈，由于该线圈的MMF增加。增加的磁动势足以机械闭合继电器的常开触点。这个继电器触点实际上闭合并完成直流跳闸线圈电路，因此跳闸线圈通电。跳闸线圈的磁动势引起断路器跳闸机构的机械运动，并最终引起断路器的跳闸断路器绊倒以隔离故障。
保护继电器的功能要求
可靠性
保护继电器最重要的必要条件是可靠性。在发生故障之前，它们保持不变;但如果发生故障，则继电器必须立即响应。
选择性
中继必须仅在委托中继的那些条件下运行电力系统。在某些明确的时间延迟之后，在某些明确的时间延迟之后，可能存在一些中继的故障可能存在一些典型的条件，因此保护继电器必须充分能够选择其操作的适当条件。
灵敏度
中继设备必须足够敏感，以便在故障条件水平交叉的情况下可以可靠地操作它。
速度
保护继电器必须以所需的速度运行。在各种电力系统保护继电器中必须具有正确的协调，以这样的方式，在系统的一部分时对于故障不应扰乱其他健康部分。故障电流可以流过一部分健康部分，因为它们电连接但与该健康部分相关联的继电器不应该比错误部分的继电器更快地操作，否则可能发生健康系统的不希望的中断。同样，如果由于其或其他原因的任何缺陷而在适当的时间内没有在适当的时间内操作与故障部分相关的继电器，则必须仅操作与系统的健康部分相关联的下一个继电器来隔离故障。因此，它既不应该太慢，这可能导致设备损坏，也不会太快，这可能导致不希望的操作。
电力系统保护的重要组成部分
开关设备
主要包括散装油断路器那最小油断路器那SF.6.断路器那鼓风断路器和真空断路器等。断路器采用了电磁阀、弹簧、气动、液压等不同的操作机构。断路器是电力系统保护系统的主要组成部分，它通过断开系统的触点来自动隔离系统的故障部分。
防护装备
主要由电力系统保护继电器如电流继电器、电压继电器、阻抗继电器、功率继电器、频率继电器等根据工作参数、定时继电器、逆时继电器、步进继电器等根据工作特性、差动继电器、过磁通继电器等逻辑组成。在故障期间，保护继电器给相关的断路器跳闸信号以断开其触点。
电厂电池
所有电力系统的断路器都是直流操作的。由于直流电可以储存在蓄电池中，如果出现输入电源完全失效的情况，仍然可以通过储能站的电源操作断路器恢复该情况电池。因此，电池是电力系统的另一个重要项目。有时它被称为心脏电动变电站。一个变电站电池或简单的一个电站电池包含了一些电池积累能量期间的交流供应和放电的时间，当继电器操作时，使相关断路器输入交流电源故障时被跳闸。
