有5种类型的绝缘体用于传输线作为架空绝缘材料:
- PIN绝缘体
- 暂停绝缘体
- 应变绝缘体
- 保持绝缘体
- 卸扣绝缘体
销,悬架和应变绝缘体用于中高电压系统。虽然保持和卸扣绝缘体主要用于低压应用。
PIN绝缘体

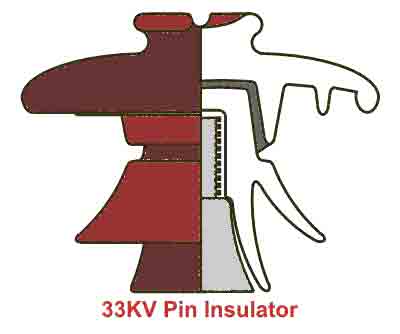

PIN绝缘体是最早的发达国家开销绝缘体,但仍然常用于高达33 kV系统的电力网络。PIN型绝缘体可以是一部分,两部分或三个部件类型,具体取决于应用电压。
在11 kV系统中,我们通常使用一种零件类型绝缘子整个别针绝缘体是一件正确形状的瓷器或玻璃。
作为泄漏路径绝缘子通过其表面,希望增加绝缘体表面积的垂直长度以延长泄漏路径。我们在绝缘体身体上提供一个,两个或更多的雨棚或衬裙,以获得长泄漏路径。
除了在绝缘体上的雨棚或衬裙提供另一个目的。我们以这样的方式设计这些雨棚或衬裙,即在下雨的雨棚的外表面上变湿,但内表面保持干燥和不导电。因此,通过湿销绝缘子表面将导电路径中断。
在较高电压系统中,如33kV和66kV - 一个部件瓷销绝缘体的制造变得更加困难。电压越高,绝缘体必须是提供足够的绝缘体。一个非常厚的单件瓷绝缘体不能实用。
在这种情况下,我们使用多个部件引脚绝缘子,其中一些设计的瓷壳由波特兰水泥固定在一起,形成一个完整的绝缘体单元。我们通常使用两部件引脚绝缘子33kV,以及66kV系统的三个部件引脚绝缘子。
电气绝缘子设计考虑因素
生活导体附在位于实时潜力的销绝缘体顶部。我们将绝缘体的底部固定到支持地球潜力的结构。绝缘体必须承受潜在的应力导体和地球。导体和地球之间的最短距离,围绕绝缘体主体,放电可以通过空气发生,被称为闪络距离。
- 当绝缘体湿时,其外表面几乎变为导通。因此,绝缘体的闪络距离减小。电绝缘体的设计应使得当绝缘体湿时,闪络距离的降低最小。这就是为什么销绝缘体的最上面的衬裙具有伞形型,使其可以保护,绝缘体的休息下部。最顶层衬裙的上表面倾斜,尽可能少,以在下雨期间保持最大闪络电压。
- 雨棚是这样做的,使得它们不应该干扰电压分布。它们如此设计,它们的地下与电磁线的直角处。
绝缘体岗位
邮政绝缘子类似于销绝缘子,但后绝缘子更适合更适合更高的电压应用。
邮政绝缘子与PIN绝缘体相比,具有更高数量的衬裙和良好的高度。我们可以将这种类型的绝缘体在水平和垂直上水平安装在支撑结构上。绝缘体由一块瓷制成,并且它具有夹具布置在顶部和底端以固定。
PIN绝缘体和后绝缘体之间的主要差异是:
sl | PIN绝缘体 | 绝缘体岗位 |
1 | 它通常用于33kV系统 | 它适用于较低电压,也适用于更高的电压 |
2 | 这是单一的雄鹿 | 它可以是单一的雄鹿以及多个雄鹿 |
3. | 导体通过绑定固定在绝缘体顶部 | 在连接器夹具的帮助下,导体固定在绝缘体顶部 |
4. | 两个绝缘体不能固定在一起,以便更高的电压应用 | 两个或多个绝缘体可以在另一个上方固定在一起,用于更高的电压应用 |
4. | 金属定影装置仅在绝缘体的底端提供 | 金属定影装置设置在绝缘体的顶部和底端 |
暂停绝缘体
在更高的电压下,超过33kV,使用引脚绝缘体变得不经济,因为尺寸,绝缘体的重量变得更多。处理和更换更大的单位绝缘体是非常困难的任务。为了克服这些困难,暂停绝缘体已开发。

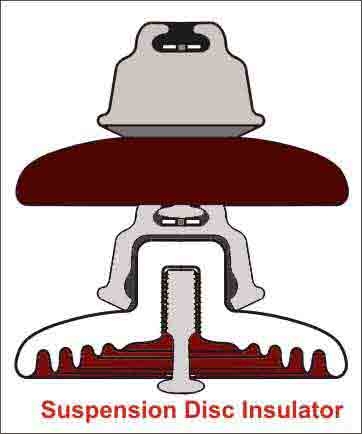

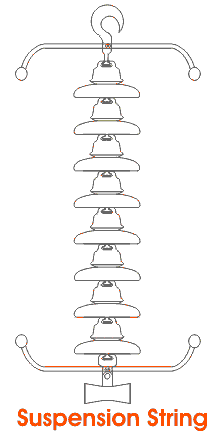

在暂停绝缘体绝缘体的数量串联连接以形成串,线导体由最底部的绝缘体承载。由于其圆盘,悬架串的每个绝缘体称为盘绝缘体。
悬架绝缘体的优点
- 每个悬架盘设计用于常规电压额定值11kV(较高的电压额定值15kV),因此通过使用不同数量的盘,可以使悬架串适用于任何电压电平。
- 如果悬挂串中的任何一个圆盘绝缘体损坏,则可以轻松更换。
- 由于线路悬挂在柔性悬架串上,因此悬挂绝缘体上的机械应力较少。
- 作为当前的携带导体通过悬架串悬挂支撑结构,导体位置的高度总是小于支撑结构的总高度。因此,导体可能是安全的闪电。
悬架绝缘体的缺点
- 悬浮绝缘子串肋尖端比PIN和后型绝缘体。
- 悬架串需要更多的支撑结构高度,而不是用于销或后绝缘体以保持电流导体的相同地间隙。
- 导体的自由摆动的幅度在悬架绝缘体系统中更大,因此,应提供导体之间的更多间距。
应变绝缘体
当悬架串用于维持导体的非凡拉伸载荷时,它被称为字符串绝缘体。当有死胡同或有一个尖锐的角落传输线,该线必须维持导体或菌株的巨大拉伸载荷。一种应变绝缘体必须具有相当大的机械强度以及必要的电绝缘性能。
额定系统电压 | 应变型张力绝缘子串中使用的圆盘绝缘体数量 | 悬浮绝缘子串中使用的圆盘绝缘体数量 |
33kv. | 3. | 3. |
66kv. | 5. | 4. |
132kv. | 9. | 8. |
220kv. | 15. | 14. |
保持绝缘体

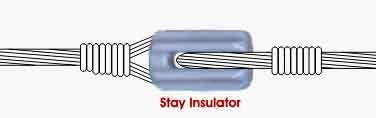

对于低压线,将停留应与地面绝缘。在留钢线中使用的绝缘体称为保持绝缘体并且通常是瓷器,如此设计,在绝缘体的破损时,家伙不会落到地上。
卸扣绝缘体

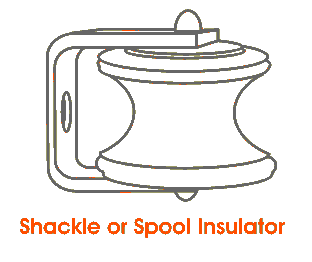

这卸扣绝缘体(也称为a线轴绝缘体)通常用于低电压分销渠道。它可以用于水平或垂直位置。在增加使用地下电缆进行分配目的后,最近使用这种绝缘体已经减少。
锥形洞线轴绝缘体更均匀地分配负荷并最大限度地减少大量装载时破损的可能性。凹槽中的导体卸扣绝缘体在软装订线的帮助下是固定的。
