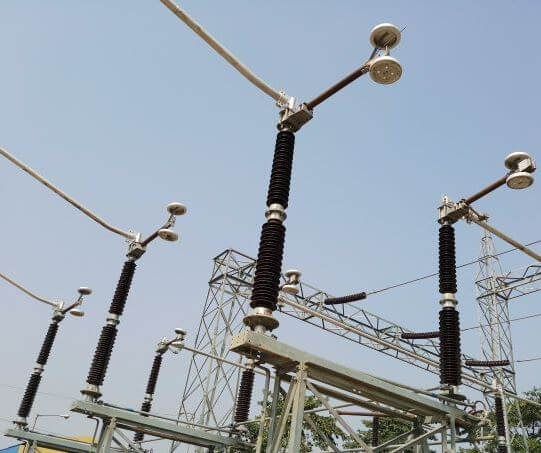

隔离器的定义
断路器总是绊倒电路，但断开断路器的打开触点无法从断路器外部物理上可见，这就是为什么建议不要触摸任何电路只需切断断路器。因此，为了更好的安全，必须有一些安排，以便在触摸之前，可以看到电路部分的打开状态。隔离器是机械开关，其将电路的一部分隔离为当所需时的电路。电器隔离器将系统的一部分与休息分开以进行安全维护工作。因此，隔离器的定义可以作为隔离器被重写为手动操作的机械开关，其分开了一部分电源。隔离器用于打开不负载的电路。其主要目的是将电路的一部分从另一个隔离，并且在电流流入线路时不打开。隔离器通常在断路器的两端使用，以便在没有任何危险的情况下进行修理或更换断路器。
电隔离器的类型
根据系统要求，有不同类型的隔离器可用
- 双击隔离器
- 单个断裂隔离器
- Pintober型隔离器。
根据电源系统的位置，隔离器可以分类为
- 总线侧隔离器 - 隔离器直接与主总线连接
- 线路侧隔离器 - 隔离器位于任何馈线的线侧
- 传输总线侧隔离器 - 隔离器直接与传输总线连接。

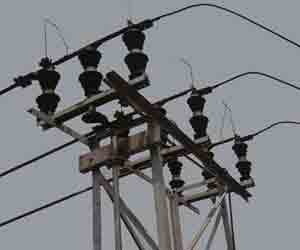

双断线隔离器的结构特征
让我们讨论双重断裂隔离器的结构特征。这些具有三个柱绝缘子，如图所示。中央绝缘体带有管状或扁平的凸形触点，可通过中央绝缘体的旋转水平旋转。该杆式触点也称为移动接触。
母型触点固定在另一个后绝缘体的顶部，该绝缘体顶部安装在中央绝缘体的两侧。雌性触点通常是弹簧装载的图形触点的形式。雄性接触的旋转运动导致自身进入女性触点和隔离器被关闭。沿相反方向的凸形接触的旋转从雌性触点和隔离器变出来。
中央绝缘子的旋转由柱绝缘体的底座处的驱动杆机构完成，并且通过机械连接到隔离器的操作手柄（在手动操作时的手动操作）或电动机的情况）拉杆。

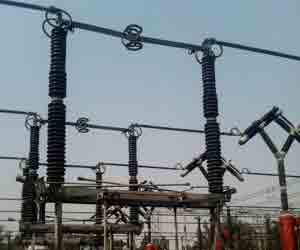

单断点隔离器的结构特征
接触臂分为两个部件，携带阳性接触和其他携带的女性接触。由于柱绝缘体的旋转，接触臂移动，在该绝缘体上安装有接触臂的旋转。柱绝缘子的旋转与彼此相对相反，导致关闭隔离器通过关闭接触臂。折叠柱子堆叠堆叠打开接触臂，隔离器变得截止状态。通常使用该类型的隔离器的这种电动形式，但还提供了紧急手动机构。
接地开关
接地开关安装在线侧隔离器的底座上。接地开关通常是垂直损坏的开关。接地臂（接地开关的接触臂）通常在开启操作期间在关闭状态下水平对齐，这些接地臂旋转并移动到垂直位置，并与隔离器的绝缘子堆叠顶部安装的地球孔接触接触在它的外向方面。接地臂如此互锁，主隔离器移动触点仅在隔离器的初级触点处于打开位置时才能关闭。类似地，仅当接地臂处于打开位置时，可以仅关闭主隔离器触点。
电隔离器的操作
因为没有弧形淬火技术在隔离器中提供它必须在没有机会时操作当前的流过电路。隔离操作不应关闭电路或打开电路。独立式操作不得打开完整的实时闭路，并且通过隔离器操作不得关闭实时电路，以避免隔离器触点之间的巨大电弧。这就是为什么隔离器必须在后面开放断路器打开，在断路器关闭之前必须关闭这些。隔离器可以通过本地手动操作以及从远程位置的电动机构操作。与手动操作相比，电动操作安排成本更高;因此，在为系统选择隔离器之前必须采取决定，无论手动或电机是否在经济上为系统运行。用于高达145 kV系统手动的电压隔离器被使用，而更高电压使用如245 kV或420 kV等系统，以及上述电动隔离器。
