这单相感应电动机通过通过一些额外的方法提供额外的助焊剂来自行。现在取决于这些附加意味着单相感应电动机被归类为：

分开相位感应电动机。
电容器开始电感器发动机。
电容器开始电容器跑步感应电动机（两个值电容器方法）。
永久分离电容器（PSC）电机。
阴影杆感应电动机。

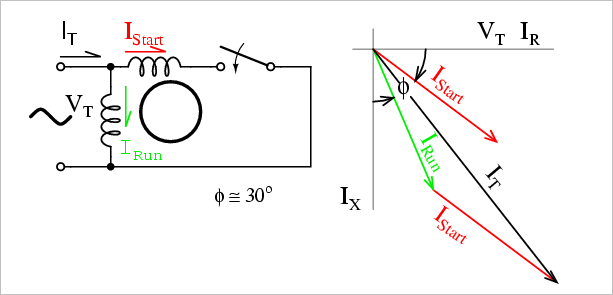

分开相位感应电动机

除了主绕组或运行绕组外，单相电动机的定子还带有另一个名为辅助绕组或起始绕组的绕组。离心开关与辅助绕组串联连接。当电动机达到同步速度的速度高达75至80％时，该开关的目的是断开主电路的辅助绕组。我们知道运行绕组本质上是归纳。我们的目标是在两个绕组之间创造相位差，如果起始绕组带来很高，这是可能的抵抗性。让我们说

一世_跑步是个当前的流过主要或运行绕组，
一世_开始目前是在开始绕组中流动的，
和V._T.是电源电压。

我们知道，对于高阻的绕组，电流几乎与之相位电压并且对于高度电感缠绕电压背后的电流延迟。起始绕组具有高电阻，因此，通过非常小的角度在施加的电压的起始绕组中流动的电流非常小，并且运行绕组本质上是非常感应的，因此，通过大角度在施加电压的运行绕组滞后流动的电流。这两个电流的结果是我_T.。这两个电流的所合成的旋转磁场在一个方向上旋转。在分开相位感应电动机起始和主电流通过某种角度彼此分开，因此该电机将其名称作为分离相位感应电机。

分流阶段感应电动机的应用

分流相位感应电动机具有低启动电流和中等启动扭矩。因此，这些电机用于风扇，鼓风机，离心泵，洗衣机，研磨机，车床，空调风扇等。这些电机的尺寸为1/20至1/2 kW。

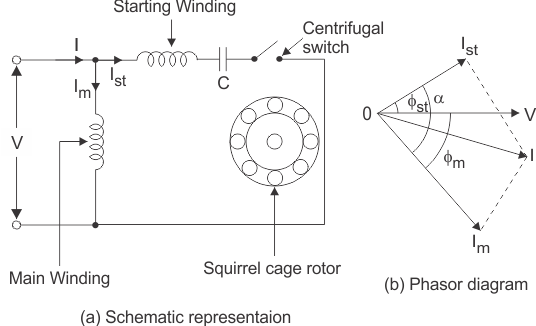

电容器启动IM和电容器启动电容运行IM

电容器启动电感电机和电容器启动电容器运行感应电机的工作原理和构造几乎相同。我们已经知道单相管电机不是自动启动，因为产生的磁场不是旋转类型。为了产生旋转磁场，必须存在一些相位差。在分离相位感应电动机的情况下，我们使用电阻来创建相位差，而是为了此目的，我们将使用电容器。我们熟悉这个事实当前的流过电容器导致电压。所以，在电容器启动电感电机和电容器启动电容器运行感应电机我们正在使用两个绕组，主绕组和起始绕组。使用启动绕组，我们将电容器连接，因此电容器在电容器中流动的电流I. i_英石通过某种角度，φ引导施加的电压_英石。

运行绕组在自然界中是电感的，所以通过角度，φ的运行绕组滞后流动的电流。_m。现在在这两个电流之间发生的大相角差异，该电流产生所得电流，I和这将产生旋转磁场。由于这些电机产生的扭矩取决于相位角差，这几乎为90^O.。因此，这些电动机产生非常高的起始扭矩。的情况下电容器启动感应电机当电动机达到同步速度的速度高达75到80％但是，提供离心开关以断开起动绕组，但是电容器启动电容器运行感应电机没有离心式开关所以，>电容器保留在电路中，有助于改善功率因数和单相电动机的运行条件。

电容器启动IM和电容器启动电容运行IM

这些电机具有高启动扭矩，因此它们用于输送机，磨床，空调，压缩机等。它们最多可提供6千瓦。

永久分离电容器（PSC）电机

它有一个笼子转子和定子。定子有两个绕组 - 主要和辅助绕组。它只有一个串联电容器，具有起始绕组。它没有起动开关。

优点和应用
不需要离心开关。它具有更高的效率和拉出扭矩。它在加热器和空调的风扇和鼓风机中找到了应用。它还用于推动办公室机械。

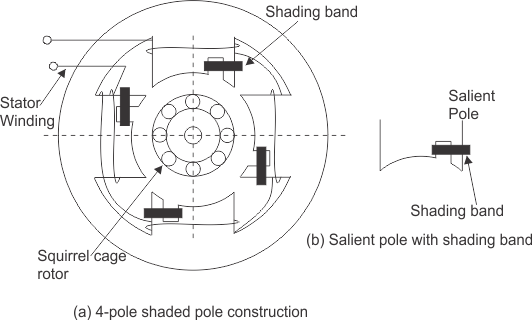

阴影杆单相电动机

定子阴影杆单相电动机有突出或投射的极点。这些磁极由铜带或圆环阴影，铜带或无性地感应。杆分为两个不等的一半。较小的部分携带铜带并且被称为杆的阴影部分。

行动：当向阴影杆感应电动机的定子提供单相电源时，产生交替的通量。这种通量的这种变化在阴影线圈中引起EMF。由于该阴影部分短路，因此电流在其中产生，以使主的方向相对助势。阴影杆中的助焊剂在未载的杆子中的助焊剂后面滞后。这两个助熔剂之间的相位差产生所得旋转通量。
我们知道定子绕组电流在自然界中交替，并且由定子电流产生的磁通量也是如此。为了清楚地了解阴影杆感应电机的工作考虑三个地区 -

当磁通量从零改变为几乎最大的正值时。
当通量在其最大值保持几乎恒定时。
当磁通量从最大正值降低到零时。

第1区：
当磁通量从零改变其值到几乎最大的正值 - 在该区域中，通量的升高速率和因此电流非常高。根据法拉第的法律无论何时都会引起助焊剂EMF的变化。由于铜带是短路，因此由于该诱导的EMF，电流在铜带中流动。铜带中的电流产生自身的磁通量。现在根据伦敦法尔铜带中该电流的方向使其与其自身的原因相反，即电流上升。因此，阴影环磁通反对主磁通，这导致在定子的非阴影部分中的焊剂拥挤，并且在阴影部分中削弱了磁通量。这种不均匀的磁通量分布导致磁轴移动在非阴影部分的中间。

区域2：
当磁通量在其最大值保持几乎恒定 - 在该区域中，电流的上升速率和因此通量的速度几乎恒定。因此，阴影部分中的诱导EMF很少。由该诱导的EMF产生的通量对主通量没有影响，因此磁通量的分布保持均匀，并且磁轴位于杆的中心。

第3区：
当磁通量从最大正值降低到零 - 在该区域中，通量减小的速率和因此电流的速率非常高。根据法拉第的法律无论何时都会引起助焊剂EMF的变化。由于铜带是短路，因此由于该诱导的EMF，电流在铜带中流动。铜带中的电流产生自身的磁通量。现在根据伦敦法尔铜带中电流的方向使其与其自身的原因相反，即电流的降低。因此，阴影环磁通辅助主磁通，这导致笼罩在定子的阴影部分中的焊条，并且在非阴影部分中削弱了磁通量。这种非均匀分布的磁通量会导致磁轴移动在杆的阴影部分的中间。
该磁轴的这种换档也继续为负周期并导致旋转磁场的产生。该领域的方向是从杆的非阴影部分到杆的阴影部分。
