什么是离心式开关?
一个离心开关是一种由旋转轴产生的离心力驱动的电动开关。这种离心力通常是由汽油发动机或电动马达.离心式开关被设计用来启动或关闭轴的转速。
离心式开关如何工作?
离心式开关是一种常见的电气开关信号相感应电动机和分相感应电动机.
该开关用于提供一个受控的开关操作,当发动机产生指定的转速时,需要在发动机中进行开关操作。
离心力开关是以离心力的概念为基础的。这只是一个电器开关。这些开关是专门为感应电动机在单个和分裂阶段。
由于离心式开关的工作原理与汽车上使用的离心式离合器相同,所以离心式开关通常被称为“离合器”。
单相交流发动机在其外壳内有一个离心式开关,该开关连接在发动机轴上。当发动机关闭并静止时,开关关闭。
当发动机接通时,开关驱动电到电容器和额外的线圈绕组在发动机,增加其启动转矩.当发动机每分钟转数增加时,开关打开,因为发动机不再需要助推。
离心式开关解决了单相交流电动机的问题。它们自身没有产生足够的扭矩来从静止开始转向。
一个电路接通离心开关,提供启动电机所需的升压。开关关闭升压电路,直至电机达到运行速度,电机正常运行。
离心开关标志
离心式开关是一种开关类型,可以用电子元件.电子符号是电气或电子电路原理图中使用的象形符号,用来表示各种电气和电子设备或功能,如电线,电池,电阻和晶体管.
开关是电气工程中的一种电气特性,它能断开或连接电路中的导电线路,使电路中断或重定向电流从一个指挥家到另一个指挥家。
离心式开关是一种通过轴转动来操作的开关。它是响应速度或方向只打开增加的速度。
如何测试离心式开关?
在使用离心式开关之前,最好先进行测试。理想的离心开关应满足以下条件:
- 在整个生命周期中,流程应该是统一的。
- 为了简化设计和降低生产成本,设备部件的数量应该是最小的。
- 它应该有摩擦的边缘元素。
- 在不引起任何重大设计变化的情况下,切断/接通比率应易于修改。
- 该开关是容易接近的,因为该开关的通信单元是存在于电机框架的外部。因此,无需拆卸电机总成,即可对开关进行测试、清洗和更换。
如果离心式开关不打开会发生什么?
如果启动开关在需要时未打开,启动绕组会过热熄火,发动机下次无法启动。如果离心式启动开关未关闭,发动机会使主绕组过热,而没有任何主绕组故障。
电机启动后离心式开关未断开有什么效果?
离心开关应在发动机全速的70%至80%左右断开。如果不断开,就会有大电流继续流过发动机的起动绕组,最终导致起动绕组和发动机失灵。而且,速度和电流不能达到最大。
开式电机末端的离心式开关的作用是什么?
离心式开关是一种电气开关,它利用旋转轴产生的离心力来操作,最常见的是电动机或汽油发动机。在这里,当发动机接近其正常运行速度时,开关用于断开发动机的启动绕组。
是否所有单相电机都有离心式开关?
没有离心式开关,当发动机达到运行速度时,启动绕组成为辅助绕组,实质上是两相电机。由于没有离心式启动开关,被认为是最可靠的单相电动机。
感应电动机中的离心开关
要了解这个开关在感应电动机中是如何工作的,让我们先了解感应电动机的模型。感应发动机由单定子绕组和辅助绕组组成。一个单相交流电流施加于定子的绕组上。
但是单定子绕组无法产生足够的旋转磁场来产生启动转矩。因此,提供了一种辅助绕组。
该辅助绕组产生的磁场与定子绕组所产生的磁场不相。由此产生的磁场产生一个启动扭矩并启动发动机。一旦发动机启动,转子就会建立一个不包括定子磁场的脉动场。
当发动机转速达到一定百分比的同步转速时,必须断开给辅助绕组供电的电路。
这就是离心式开关在感应发动机中的应用。在这里,离心开关帮助电路被打开,辅助绕组被断开。
为什么大多数单相感应电动机都采用离心式开关?
在所有常用的感应电机中,用于钻床,熔炉,台式锯,泵,磨床,洗衣机和烘干机,离心开关与额外的绕组一起使用来启动电机。
单相感应电动机需要启动辅助电路。在像冷却风扇这样的小型引擎中,它们可以一直在赛道上运行。
但它浪费电力,产生热量。这在一个小引擎是可以容忍的,但超过1/10马力左右,它变得吸引关闭启动电路后,引擎是旋转的。一个离心式开关可以做到这一点。
普通的单相感应电机不能自己开始,它只是静止和噪声约30秒,然后烧毁隔离线圈。所以我们要开始了,这就是离心开关和额外的线圈进来的地方。
通过额外的线圈,发动机能自动愉快地启动。然而,必须在达到最大速度之前关闭;否则,初始绕组将烧毁,因为辅助绕组只计划了几秒钟。
在发动机运行过程中可以看到三个因素。弹簧的力线性减小。离心力以与转子转速成正比的速率增加。重量半径将会增加。

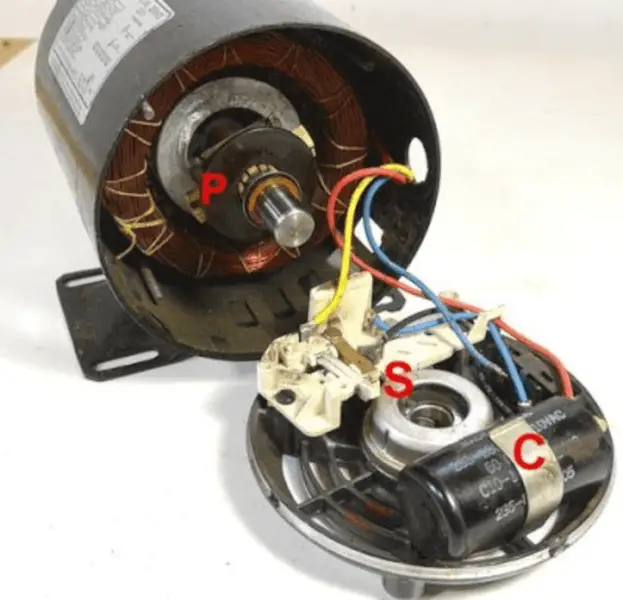

在下图中,你可以看到离心装置的转子轴上的“P”,它迫使“S”电气开关关闭发动机的启动绕组。一个电容被插入,以改变过程一点额外,以获得更多的启动扭矩。
什么类型的分相电机一般不包含离心式开关?
一般来说,电容启动电容运行的分相电动机不包含离心式开关来断开启动绕组。
电容启动电容运行电机有一个笼形转子,其定子有两个绕组,称为主绕组和辅助绕组。在太空中,两个线圈偏移90度。
在这个系统中,有两个电容器,其中一个在启动时使用,称为启动电容器。另一个是用来连续运行电机,被称为工作冷凝器。

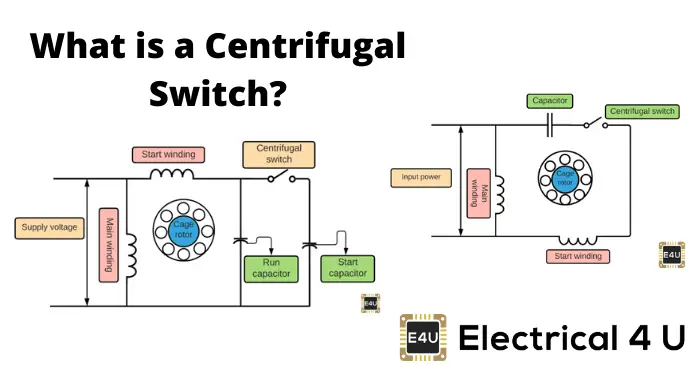

所以这个引擎被称为电容启动电机运行电容运行。这种电机也被称为双值电容电机。在下图中,这个电机有两个电容,分别表示为启动电容和运行电容。
一个永久分裂电容(PSC)电机另一种单相交流电机,更具体地说,是一种永久连接电容器的分相感应电机。它不需要离心开关。
它也有一个笼式转子,类似于电容启动和电容启动电容运行电机,两个绕组称为主绕组和辅助绕组。它只有一个电容器,起动绕组串联。
在启动和运行条件下,电容C永久地连接到电路上。它也被称为电容电机单值。由于电容器仍在电路中,这种类型的电机没有启动开关。
离心开关的应用
该开关常用于需要对系统进行速度检测以保证计算机安全并正常运行的系统中。
以下是离心开关的一些用途:
- 马达超速防御,发电机等。
- 中使用的狗万app体育、传送带、自动扶梯、升降机等。
- 这些也用于设备,如鼓风机,风扇和传送带检测转速不足。
- 材料损耗通常用于系统中,在这些系统中,速度的损失可能导致设备的损坏。
