一个不间断电源UPS的定义是当主输入电源发生故障时，可作为所连接负载的直接电源的一种电气设备。

在一个联合包裹，能量通常储存在飞轮中，电池,或者超级电容器。与其他直接供电系统相比，UPS具有直接保护输入电源不中断的优点。它的电池运行时间很短;然而，这段时间足以安全关闭连接的设备(电脑、通讯设备等)或打开备用电源。

UPS可以作为一些硬件的保护装置，这些硬件可能由于突然断电而造成严重的损坏或丢失。不间断电源(Uninterruptible power source)、电池备份(Battery backup)和飞轮备份(Flywheel backup)是UPS常用的其他名称。UPS单位的可用大小范围从200va，用于一个单独的计算机到几个大型单位高达46mva。

UPS的主要角色

当主电源故障时，UPS会提供短时间的供电。这是UPS的主要角色。除此之外，它还能不同程度地纠正一些与公用事业有关的一般电力问题。可以纠正的问题是电压尖峰(持续过电压)、噪声、输入电压快速降低、谐波失真和市电频率不稳定。

类型的UPS

UPS系统一般分为在线UPS、离线UPS和在线交互UPS。其他设计包括备用联机混合，备用ferro，增量联机转换。

离线UPS

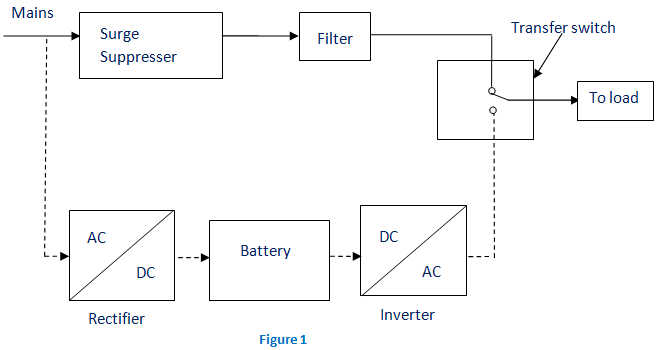

这种UPS也被称为备用UPS系统，只能提供最基本的功能。这里,主要来源是过滤AC电源(固体路径在图1所示)。当发生破损,转换开关将选择备份源(冲路径在图1所示)。因此,我们可以清楚地看到,站在系统将开始工作只有当有任何故障电源。在这个系统中，交流电压首先被整流并存储在与整流器相连的蓄电池中。

当电力中断发生时，这个直流电压转换为交流电压的方法是a逆变器，并转移到连接到它的负载。这是最便宜的UPS系统，除了提供备份外，还提供防雷保护。传输时间约为25毫秒，这与UPS系统检测实用程序所花费的时间有关电压这是失去了。框图如下所示。

在线UPS

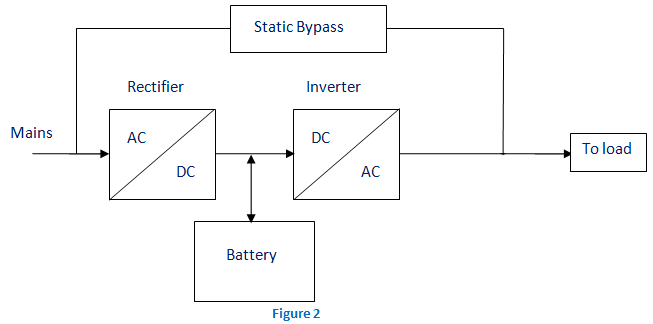

在这个类型的UPS，采用双转换法。在这里，首先通过整流过程将交流输入转换为直流，并将其储存在可充电电池中。这种直流电通过反转过程转换成交流电，并给予其所连接的负载或设备(图2)。这种类型的UPS用于强制电气隔离的场合。由于不断运行的转换器和冷却系统的设计，这个系统有点昂贵。在这里，整流器是用正常的交流电供电当前的是直接驱动逆变器。因此它也被称为双转换UPS。框图如下所示。

当有任何电源故障时，整流器在电路中不起作用并将稳定的电源存储在电路中电池与逆变器连接的逆变器通过转换开关给负载。一旦电源恢复，整流器开始给电池充电。为防止大功率整流器导致电池过热，对充电电流进行限制。在主电源故障时，UPS系统的传输时间为零。原因是备用电源作为一次电源而不是主要交流输入。但励磁涌流和大负载阶跃电流的存在，使系统的传输时间约为4-6毫秒。
