矢量组测试变压器
该变压器矢量组是成功的重要属性变压器的并行操作。因此电力变压器必须经历矢量组测试变压器在工厂网站确保客户指定的矢量组变压器。
相位序列或相位达到其最大正电压的顺序，对于两个平行的变压器必须相同。否则，在循环期间，每对阶段将短路。
几个辅助连接可以在A中的各种主要三相连接方面获得三相变压器。所以对于同一主要应用三阶段电压可能存在不同的三相二次电压，具有各种幅度和阶段，用于不同的内部连接变压器。
为了更好地理解，让我们通过例子详细讨论一下。
我们知道，任何一个肢体上的初级和次级线线圈都诱导了处于时阶的EMF。让我们考虑两个相同数字初级匝数的变压器，初级绕组连接在星形中。两个变压器中每相的次级转数也相同。但第一个变压器有明星连接的次级和其他变压器有三角洲连接次级。如果在两个变压器的主中应用相同的电压，则每个相中的次级感应的EMF将与相应的主阶段相同的时间相，因为所以相同相位和次级线圈在相同的肢体上缠绕该变压器的核心。在第一变压器中，随着次级的次级星形，次级线电压是每个次级相线圈的诱导电压的±3倍。但是，在第二变压器的情况下，其中次级是连接的，线电压等于每个次级相线圈的感应电压。如果我们经过两个变压器的二次线电压的矢量图，我们将很容易地发现会有清晰的30O.这些变压器的线电压之间的角度差。
现在，如果我们试着让这些变压器并联运行就会有一个循环当前在变压器之间流动，因为它们的次级电压之间存在相位角差。无法补偿该相位差。因此，两组连接具有相位位移的次级电压不能用于变压器的并行操作。
下表给出了从阶段序列的视点和角度分流的连接，变压器可以并行操作。根据他们的矢量关系，所有三个相变的变压器分为不同变压器矢量组。如果它们满足变压器并联操作的其他条件，则可以轻松地并联操作特定矢量组的所有电力变压器。
| 组 | 连接 | 连接 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0. （0.O.） |
|
|
||||||||||||
| 1 （30.O.） |
|
|
||||||||||||
| 6. （180.O.） |
|
|
||||||||||||
| 11. （ - 30O.） |
|
|
||||||||||||
变压器矢量组试验的程序

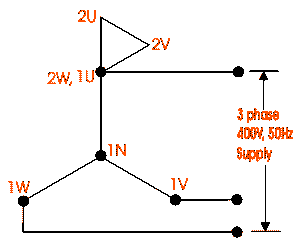

让我们有一个ynd11.变压器。
- 连接中性点的恒星连接绕组与地球。
- 加入1U HV和2W的LV。
- 高压端子采用415v三相电源。
- 测量端子2U-1N，2V-1N，2W-1N之间的电压，这意味着每个LV端子和HV中性之间的电压。
- 还测量端子2V-1V，2W-1W和2V-1W之间的电压。
对于YND.11.变压器，我们会找到，
2V-1N > 2W-1N
2V-1W> 2V-1V或2W-1W。
该矢量组测试变压器对于其他小组也可以以类似的方式完成。
