变压器的等效电路
相等的变压器的阻抗是必须计算的，因为电力变压器是一个电力用于估计电力系统的不同参数的系统设备，这可能需要计算电力变压器的总内部阻抗，根据要求从初级侧或次级侧观察。
该计算需要转换器的等效电路分别参考次级侧的初级或等效电路。百分比阻抗也是变压器的一个非常重要的参数。
在安装在现有电力系统中的变压器期间，将特别注意该参数。在此期间，应适当地匹配不同电力变压器的百分比阻抗电力变压器的并行操作。百分比阻抗可以从变压器的等效阻抗导出，因此，可以说，在计算％阻抗期间也需要变压器的等效电路。
转换器的等效电路参考初级

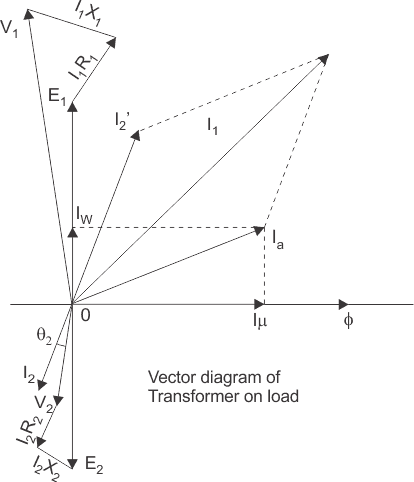

对于引用的变压器等效电路，首先我们必须建立变压器的一般等效电路，然后，我们将修改它以引用初级侧。为此这样做，首先我们需要回想起完整的矢量图在下图中显示的变压器。
让我们考虑转变率，
在上图中，所施加的电压主要是v1初级绕组的电压是e1。全部的当前的提供给小学是我1。所以电压V1适用于主要的主要是1Z.1或者我1R.1+ J.I.1X1在初级绕组出现之前。
绕组出现的电压被一次诱导的EMF e互连1。所以这部分的电压方程变压器可以写成，

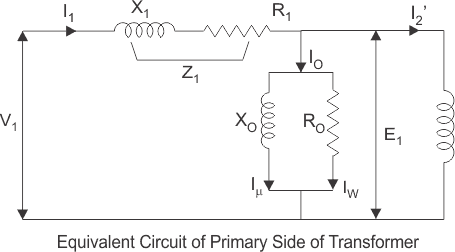

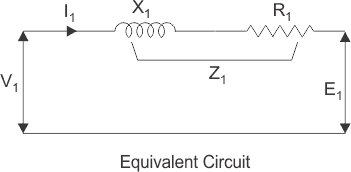

该等式的等效电路可以如下绘制，
来自矢量图上面，发现总经电流i1有两个组件，一个是无负载组件iO.另一个是加载组件i2'。由于该初级电流有两个组件或分支，因此必须有一个平行的变压器初级绕组的平行路径。
该电流的该平行路径称为变压器等效电路的激励分支。激励电路的电阻和反应分支可以表示为
负载组件I2'流过变压器的初级绕组，绕绕组的感应电压是e1如图所示。这种感应电压e1转变为次要，它是e2并加载初级电流i的组件2'转变为次级电流i2。次要的电流是我2。所以电压e2在次级绕组上部分地被我丢弃了2Z.2或者我2R.2+ J.I.2X2在它横跨负载之前。负载电压为V.2。
变压器的完整等效电路如下所示。
现在，如果我们看到了电压下降在初级侧的次级方面，那么它将是更大的，并且将被写为K.Z2。一世2。
再一次2'.n.1= I.2.n.2
所以，
从上方方程，转型器的二次阻抗称为主要是，

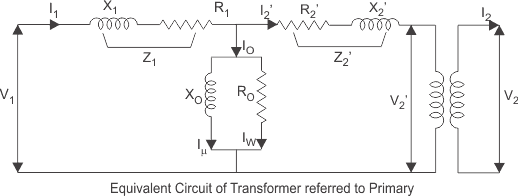

因此，引用的变压器的完整等效电路如下图所示：
如果您想学习更多电气问题，请查看我们的变压器上的MCQS。
变压器近似等效电路

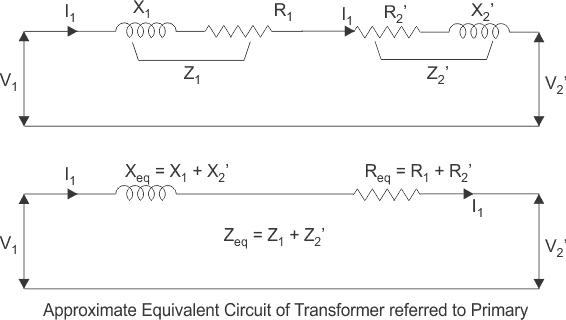

自I.O.与我相比很小1，它不到满载初级电流的5％，iO.不合理地改变电压降。因此，忽略变压器的近似等效电路中的激发电路是良好的近似。绕组抵抗性和电抗现在可以将串联成相同抵抗性和变压器的电抗，提到任何特定的一侧。在这种情况下，它是1或初级侧。
转换器的等效电路参考次级

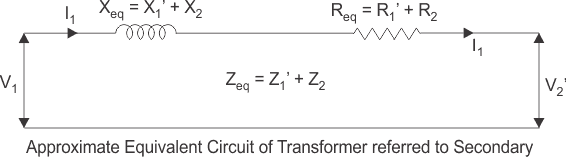

以类似的方式，可以绘制参考次级的变压器的近似等效电路。
可以推导出次要转换器的等效阻抗，可以推导为
