一个水管锅炉是这样的锅炉在那里,水在管道内被加热,热气体围绕着管道。这就是水管锅炉的基本定义。其实这个锅炉正好相反火管锅炉热气体通过被水包围的管道。
水管锅炉的优点
- 使用更多数量的水管可以获得更大的受热面。
- 由于对映射流,水的运动比火管锅炉的运动更快,因此导热率高,导致效率更高。
- 非常高的压力,约140公斤/厘米2可以顺利获得。
水管锅炉的工作原理
的水管锅炉的工作原理非常有趣和简单。

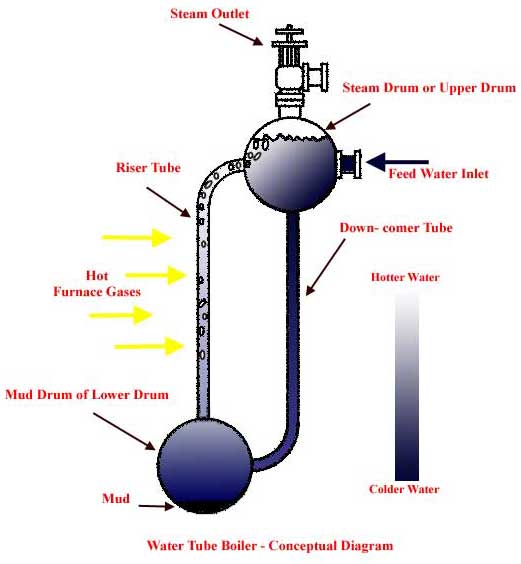

让我们画一个非常基本的图表水管锅炉。它主要由两个鼓组成,一个是上鼓称为蒸汽鼓,另一个是下鼓称为泥鼓。这些上滚筒和下滚筒连接两个管,即下降管和上升管如图所示。
下部滚筒中的水和与之相连的立管中的水被加热并产生蒸汽,蒸汽自然到达上部滚筒。在上鼓中,蒸汽自然地从水中分离出来,储存在水面之上。较冷的水来自上鼓的进水口,因为这水比下鼓和立管的热水重,较冷的水推动热水通过立管上升。所以在锅炉系统中有一个对流的水流动。
越来越多的蒸汽产生闭合系统的压力,阻碍了这种对映射的水流,因此蒸汽的速率生产变得比例较慢。同样,如果蒸汽被取槽蒸汽出口,系统内部的压力下降,因此水的对映射流变得更快,这导致更快的蒸汽生产率。以这种方式水管锅炉能控制自己的压力。因此,锅炉类型称为自控机器。
水管锅炉的类型
有许多水管锅炉的类型。
- 卧式直管锅炉。
- 弯管锅炉。
- 旋风锅炉。
水平直管锅炉又可以细分为两种不同的类型,如
- 纵向鼓锅炉
- 交叉锅炉鼓。
弯曲管锅炉也可以分为四种不同类型,如
- 双滚筒弯管锅炉。
- 三鼓弯管锅炉。
- 低头三鼓弯曲管锅炉。
- 四管弯曲管锅炉。

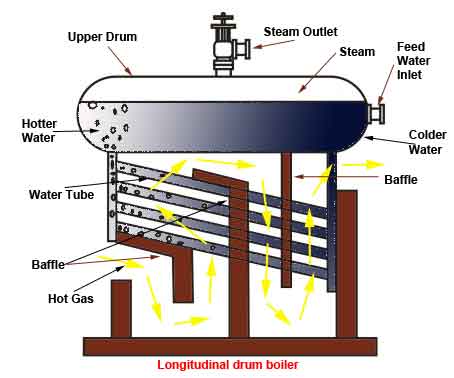

水平或纵向或巴布科克-威尔科克斯水管锅炉
Babcock-Wilcox锅炉的建筑
Babcock-Wilcox锅炉也被称为纵向鼓锅炉要么水平管锅炉。在这种类型的锅炉中,一个圆柱形汽包纵向放置在热室的上方。在鼓的后面下角管是填充和在鼓的前面立管是安装如图所示。这些下降管和上升管通过5相互连接o到15o直水管如图所示。

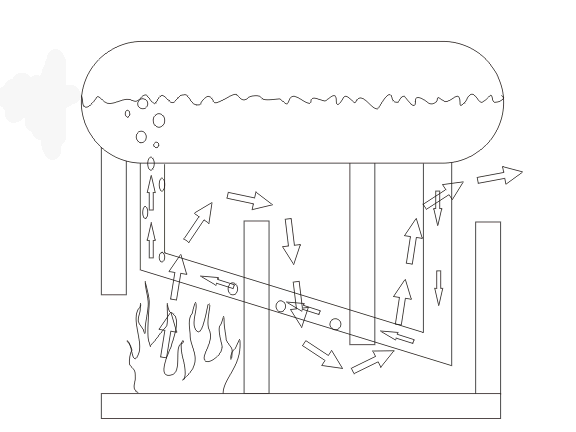

纵向鼓水管锅炉的工作原理
巴布科克-威尔科克斯锅炉的工作原理取决于热虹吸原理。纵鼓式锅炉结构中提到的纵置鼓,由其后部进水口的冷料进料。由于较冷的水较重,它会通过安装在鼓后部的下垂头下降。水从下水管进入水平水管,在那里变得更热,更轻。
随着水变轻,它通过这些倾斜的水平管道,最终通过立管回到锅炉汽包。当水通过倾斜的水管时,它吸收了热气体的热量,包围了水管,因此在这些水管中产生了蒸汽气泡。这些蒸汽气泡随后通过立管进入汽包,并自然地与水分离,占据汽包的纵向水面以上的空间Babcock - Wilcox锅炉。

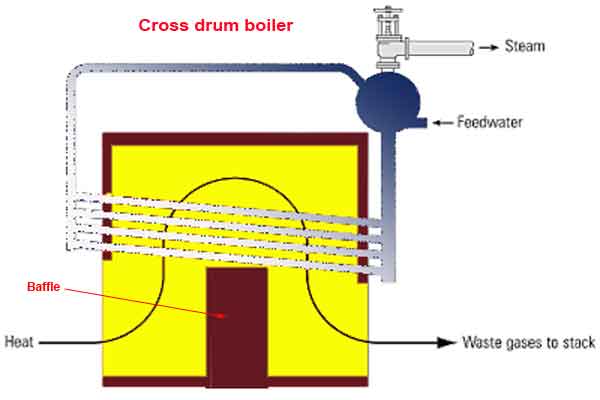

交叉鼓水管锅炉
横筒水管锅炉施工
交叉鼓锅炉本质上是纵向鼓锅炉。在交叉鼓锅炉如图所示,蒸汽鼓以交叉方式放置在热源。这里,将下式装配在滚筒的底部,并且提升器通过水平管在鼓的顶部上装配在滚筒的顶部上,如图所示。5.o到15o倾斜的水管与下式和立管管以相同的方式连接Babcock-Wilcox锅炉。
十字鼓锅炉的工作原理
的十字鼓锅炉的工作原理是一样的纵向鼓锅炉。
- 给水通过进水口送入横鼓。
- 然后,这种水通过下式管道脱落,进入放置在热室中的倾斜水管。
- 在这里,水变热,进入蒸汽室的水产生蒸汽。
- 在蒸汽桶里,蒸汽和水是自然分离的。

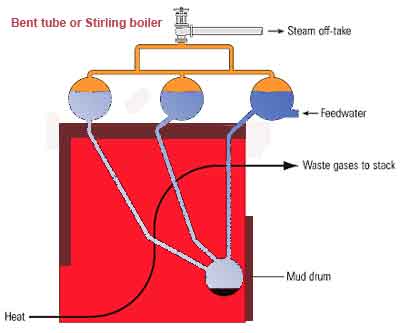

弯管锅炉或标准锅炉
弯管锅炉要么英镑锅炉是开发的版本吗水管锅炉。弯管锅炉的工作原理与其他水管锅炉基本相同,只是弯管锅炉采用了四鼓。
弯管锅炉施工
如图所示,将三个鼓放置在热源上。第四滚筒放置在热室内,并且该第四滚筒在弯曲水管的帮助下连接到上三个蒸汽鼓。上三个滚筒与均衡器管连接,如图所示。蒸汽取自均衡器管。
弯管或斯特林锅炉的工作原理
进料水首先进入正确的最高滚筒。由于更多密度,这种水落在下水桶中。将该水桶和连接管内的水加热,并因此产生蒸汽气泡。这是最基本的弯管锅炉的工作原理。
斯特林锅炉容量
斯特林锅炉容量比Babcock - Wilcox锅炉高达每小时50,000kg,压力高达60kg / cm2。
