工作的主要原则Weston型频率计是“当一个当前流过两个彼此垂直的线圈，由于这些电流将产生一些磁场，因此磁针将偏向更强磁场显示仪表上频率的测量“。与频流式频率计相比，韦斯顿频率的构造。为了构建一个电路图，我们需要两个线圈，三个电感器和二电阻器。

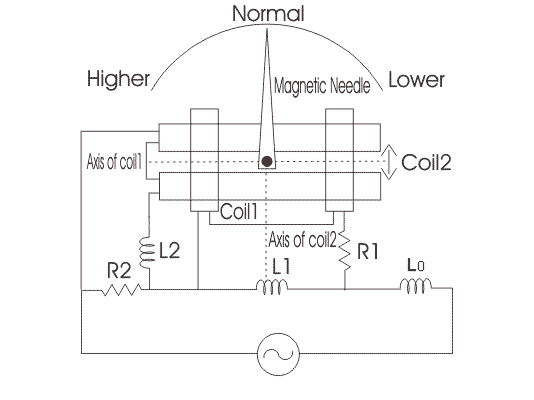

下面给出的是电路图Weston型频率计。
如图所示，两个线圈的轴都标有。仪表的尺度被校准，使得在标准频率下，指针将在45处取得位置O.。线圈1包含标有串的串联电阻1和电抗线圈标记为l1，而线圈2具有标有L的串联电抗线圈2并行电阻标记为r2。标记为l的inductor0.与电源电压串联连接，以减少此电感器的较高谐波装置作为滤波器电路。让我们看看这级的工作。
现在，当我们申请时电压在标准频率下，指针将采用正常位置，如果增加施加电压的频率，那么我们将看到指针将朝向标记为更高侧的左侧，如电路图所示。再次，我们减少了指针将开始向右侧移动的频率，如果较低频率低于正常频率，则它将正常位置横向向左侧移动，如图所示。
现在让我们看看这级的内部工作。电压下降在电感器上与源电压频率直接成比例，因为我们将施加电压的频率增加电压降电感器L.1增加这意味着电压在线圈1之间留下的印象是增加的当前通过线圈1增加，而通过线圈2的电流减小。
由于通过线圈1的电流增加，磁场也增加，并且磁针吸引更多朝向频率的增量。如果降低频率，则需要类似的操作，但在此情况下，指针将朝向左侧移动。
