什么是直流电流

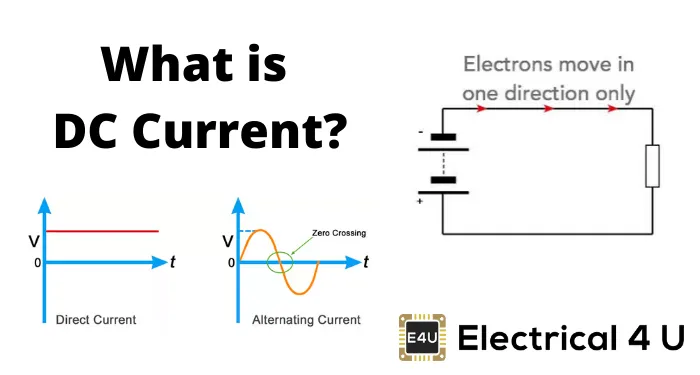

什么是直流电流?

DC代表直流,虽然它通常被称为“直流电流”。DC.当前的被定义为单向流动电荷。在DC电流中,电子从负电荷区域移动到正电荷区域而不改变方向。这是不像交替的电流(AC)电流在两个方向上流动的电路。

DC电流可以通过像电线的导电材料流过,也流过半导体

电池是DC源的最佳示例。在电池中,从存储在电池中的化学能量产生的电能。当电池连接在电路中时,它为电池的正端子提供了恒定的电荷流。

一种整流器用于将交流电转换为直流电。并且逆变器用于转换直流电交替的电流

直流电流符号

DC电流是恒定电流。因此,DC电流的符号是直线。DC和AC电流的符号如下图所示。

直流和交流电流的象征
直流和交流电流的象征

AC和DC电流之间的差异

电能以交流电流(AC)或直流(DC)的形式提供。在交流电中,当前的电流反转方向50-60次取决于频率

AC和DC之间的主要差异已经总结在下表中;

交流电流(AC) 直流(DC)
电流流动方向 当流过电路的交流电时,它反转其方向。 当直流流过电路时,它不会改变方向。
频率 交流电流的频率决定它逆转其方向的次数。如果频率为50Hz,则表示电流变化方向50次。 直流频率始终为零。因为它永远不会改变它的方向。
电子运动 电子保持其方向向后转向 电子仅在向前移动。
目前的幅度 瞬时电流的大小随时间变化。 每个瞬时的级别恒定在纯直流的时间恒定。但它是脉动DC的变量。
功率因数 它之间的范围在0到1之间。 它总是1。
被动参数 阻抗(的组合电抗和抵抗)。 反抗只要。
类型 正弦,梯形,方形,三角形 纯直流和脉动DC
电能传输 在一个电源系统,传输功率的传统方法是HVAC传输系统。损失较少但超过HVDC传输系统 在电力系统中,大多数用于传输系统的新兴技术是HVDC传输系统。HVDC传输系统中的损失非常少。
转变 它可以通过帮助从直流电源转换逆变器 它可以在整流器的帮助下从AC电源转换。
负载类型 它可以连接电阻,电感和电容式负载。 它只能使用电阻类型的负载连接。
来源 交流发电机 直流发电机和电池
危险的 有危险。 但对于相同的功率评级,它比AC更危险。
波形 AC电流的波形 DC电流的波形
应用 大多数家庭,工业和商业设备在DC上运行。 手机,电动车,电镀,手电筒等

什么使用直流电流

直流电流可以容易地从电池和太阳能电池中获得。大多数功率电子电路都需要直流电源。在各种领域中的DC电流应用如下所示;

  • DC电源在许多低温下使用电压像充电移动电池等应用。在国内和商业建筑中,DC用于应急照明,安全摄像头和电视等。
  • 在车辆中,电池用于启动发动机,灯光和点火系统。电动车辆在电池(DC电流)上运行。
  • 在通信中,使用48V直流电源。通常,它使用单线进行通信,并使用返回路径的地面。大多数通信网络设备在DC电流上操作。
  • HVDC传输线可以实现高压电力传输。HVDC传输系统在传统的HVAC传输系统上有许多优点。HVDC系统比HVAC系统更有效,因为它不会因其而遇到功率损耗电晕效果或者皮肤效果
  • 在一个太阳能发电厂,以直流电流的形式产生的能量。
  • 交流电源不能像DC一样存储。因此,要存储电能,总是使用DC。
  • 在牵引系统中,机车发动机在直流电流上运行。在柴油机车中,风扇,灯,ac和插座在DC电流上运行。

如何测量直流电流

可以通过万用表测量DC电流。这万用表与负载串联连接。

万用表的黑色(COM)探针与电池的负极端子连接。正探针(红色探针)与负载连接。电池的正极端子与负载连接。连接图如下图所示。

测量直流电流
测量直流电流

在万用表中设置电流DC的类型。读数显示了流动负载的DC电流的值。夹紧仪表还用于测量流过导体的DC电流。

DC电流流动的方式

该电流被称为电荷或电子流。电流的方向取决于充电流程的方向。

电子从电池的负端流到电池的正端。然后,电流指示在从正到负端的方向上的方向。

本杰明富兰克林观察了穿过导体的东西。但是,当时,没有发现质子和电子。所以,他不知道是什么都在移动导体

他认为电流从较高浓度区域流到降低浓度区域。他称为较高浓度的区域,作为正浓度和低浓度区域为阴性。因此,电流从正向流到阴性。并且该方向被称为电流流动的传统方向。

在电子和质子的发明之后,确认电流从负极移动到电池的正端。但是,我们仍然假设传统方法的电流方向。

谁发明了直流电流

DC首先由意大利物理学家Alessandro Volta的电池引入。此时没有引入电流的方向。法国物理学家安培发出了一种意见,即当前在一个方向上从正向到负面行驶。

在19岁后TH.世纪,三家发明者,尼古拉特斯拉,乔治西富豪和托马斯爱迪生战斗选择电力系统。

Edison公司促进了DC系统作为主导电力系统,它比AC系统更好。他建造了第一家电厂,开始将DC电力传送到纽约的房屋。

比赛开始于爱迪生和特斯拉之间。因为Tesla支持AC系统,因此它可以在长距离中传输交流电源。这场战争结束后,Westinghouse使第一台水电发电机放在尼亚加拉瀑布上。和目前战争的获胜者。从现在来看,AC系统在DC系统上占主导地位。

但是,如今,由于更多的电力电子设备,DC电流用于供电低压电力电子产品设备。
