什么是电力系统?
电力系统被定义为用于供应,转移和消耗电力的电气部件网络。供应通过某种形式的一代进行(例如,电厂),传输是通过传输(通过a输电线路),分配系统而且消费可以通过住宅应用程序,例如在家中为灯或空调提供电,或者通过大型电动机的操作等工业应用。

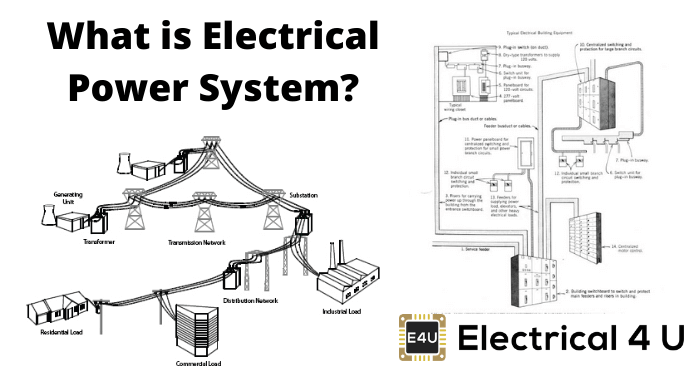

电力系统的一个例子是向扩展区域内的家庭和工业提供电力的电网。电网可以广泛地分为供电的发电机、将电力从发电中心输送到负荷中心的传输系统,以及向附近家庭和工厂供电的配电系统。
小型电力系统也出现在工业、医院、商业建筑和家庭中。这些系统大多依赖于三相交流电,这是现代世界大规模电力传输和配电的标准。
在飞机、电力铁路系统、远洋班轮、潜艇和汽车中发现了不总是依赖于三相交流电的专门电力系统。
植物产生的后代电能在低电压水平。我们保持低电平的发电电压,因为它具有一些特定的优点。低压产生在交流发电机的电枢上产生更少的应力。因此,在低压产生,我们可以构建一个具有更薄和更轻的绝缘的较小交流发电机。
从工程和设计的角度来看,较小的交流发电机更实用。我们不能把这种低压电力传输到负载中心。
低压输电会造成较多的铜损,电压调节不良,输电系统安装成本较高。为了避免这三个困难,我们必须提高电压到一个特定的高电压水平。
我们不能将系统电压提高到一定的水平,因为超过一定的电压限制,绝缘成本会大幅增加,同时为了保持足够的接地间隙,线路支撑结构的费用也会突然增加。
传输电压取决于要传输的功率。的特性阻抗加载是另一个参数,它决定了系统传输一定量能量时的电压水平。
升压系统电压,我们使用升压变压器以及发电站的相关保护和运行安排。我们称之为发电变电站。在最后输电线路为了进行二次输电和配电,我们必须将输电电压降低到一个较低的水平。
在这里,我们使用下台的变形金刚以及相关的保护和行动安排。这是一个输电变电站。在主传输后电能通过二次输电或一次配电。在二次输电或一次配电之后,我们再次将电压降至所需的低电压电压在消费者场所分发等级。
这是一个基本结构电力系统。不过,我们还没有提到电力系统中使用的每一件设备的细节。交流发电机除三个主要部件外,变压器,输电线路有许多相关设备。
这些设备中的一些是断路器避雷器,隔离器,电流互感器,电压变压器、电容式电压互感器、陷波器、电容器银行,中继系统,控制布置,线路的接地布置变电站设备等。
为什么我们需要一个电力系统?
从经济的角度来看,我们始终构建一个易于使用资源的发电站。消费者消耗电能,但它们可能会留在不可用电力资源的地方。
不仅如此,有时还有许多其他的限制,由于我们不能建设一个发电站靠近密集的消费者地区或负荷中心。
所以我们用一个外部的发电源,然后把产生的电力通过a传输到负载中心长输电线路A.分配系统。
我们称之为从发电厂到消费者终端的整个运输安排电高效可靠地作为电力系统。
