有一种继电器的功能取决于线路故障的距离。更具体地说,继电器的工作取决于故障点和继电器安装点之间的阻抗。这些继电器被称为距离继电器或者阻抗继电器.
距离或阻抗继电器的工作原理
的距离继电器的工作原理或者阻抗继电器是非常简单的。有一个电压元素从电压互感器A.当前的从中喂养的元素电流互感器系统。偏转扭矩由二次电流产生CT.并通过电位变压器电压产生恢复扭矩。
在正常工作状态下,恢复力矩大于偏转力矩。因此继电器将不工作。但在故障状态下,电流变大,电压变小。因此,偏转力矩超过恢复力矩,继电器的动态部分开始移动,最终关闭继电器的无触点。因此很明显距离继电器的操作或工作原理取决于系统的比例电压和当前。作为电压的比率当前的只有阻抗,所以距离继电器也被称为阻抗继电器。
这种继电器的工作取决于电压电流比的预定值。这个比率就是阻抗。当电压与电流之比小于预定值时,继电器才会工作。因此,可以说,只有当线路阻抗小于预定阻抗(电压/电流)时,继电器才会运行。的阻抗传输线与它的长度成正比,可以很容易地得出结论,距离继电器只能在故障发生在预定的距离或线路长度内运行。
距离或阻抗继电器的类型
主要有两个距离继电器类型- - - - - -
- 明确的距离继电器.
- 时间距离继电器.
让我们逐一讨论。
明确的距离继电器
这是一种简单的平衡木继电器。在这里,一根梁水平放置,并由中间的铰链支撑。梁的一端被电压线圈的磁力向下拉,从电压互感器系在绳子上。横梁的另一端被馈电的电流线圈所产生的磁力向下拉电流互感器与线路串联的。由于这两个向下的力产生的力矩,梁保持在一个平衡位置。电压线圈产生的转矩作为抑制转矩,电流线圈产生的转矩作为偏转转矩。
在正常工况下,抑制转矩大于偏转转矩。因此,这个距离继电器的触点保持开放。当馈线发生任何故障时,在保护区内,馈线电压下降,同时当前的增加。比例电压对电流,即阻抗低于预先确定的值。在这种情况下,电流线圈比电压线圈更强烈地拉动束流,因此束流倾斜以关闭继电器触点,从而导致束流断路器与此阻抗相关联的继电器将跳闸。
时间距离阻抗继电器
这种延迟根据继电器到故障点的距离自动调整其运行时间。时间距离阻抗继电器不仅取决于电压电流比,它的工作时间也取决于这个比的值。这意味着,
时距阻抗继电器的构造

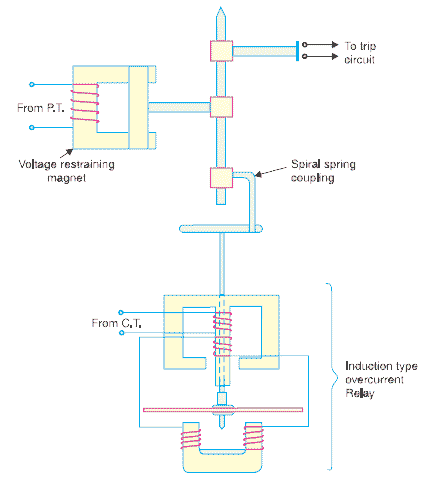

继电器主要由电流驱动元件组成,如双绕组型诱导电流继电器。承载该元件盘的主轴通过螺旋弹簧连接到第二主轴连接,该第二主轴承载继电器触点的桥接件。桥通常通过靠在由电磁体的电磁体的杆面保持的电磁体保持在打开位置。
时间距离阻抗继电器的工作原理
在正常操作条件期间,从PT馈电的电枢吸引力大于由感应元件产生的力,因此当传输线中发生短路故障时,继电器触点保持在打开位置。当前的在感应元素中增加。然后,感应元件中的感应量增加。然后感应元件开始旋转。感应元件的旋转速度取决于故障的程度,即感应元件中的电流量。随着圆盘的旋转,螺旋弹簧联轴器被卷绕,直到弹簧的张力足够将电枢从电压激励磁铁的极面拉开。
在继电器工作之前,圆盘通过的角度取决于电压激励磁铁的拉力。拉力越大,圆盘的运动幅度就越大。磁铁的拉力取决于线路电压。界线越大电压因此,牵引力越大,阀瓣的行程就越长,即操作时间与V成正比。
同样,诱导元件的旋转速度大致与该元素中的电流成比例。因此,操作时间与电流成反比。
因此继电器的操作时间,
