什么是传输线?
传输线是具有特殊设计(捆绑)的长导体,以便在距离一个站到另一个站的大电压以非常高的电压携带大量产生的电源。电压的水平。
输电线路类型
在输电线路中确定电压降例如,传输效率、线损等都是重要的设计因素。这些值受传输线的线路参数R、L和C的影响。传输线有三种类型。
传输线短路
一个传输线短路分为传输线,具有:
介质传输线
一个中等传输线分为传输线,具有:
- 长度大于80公里(50英里)但小于250公里(150英里)
- 工作电压等级为69千伏至133千伏左右
- 存在电容效应
- 计算采用分布电容形式。
长传输线
一个长传输线分为传输线,具有:
- 长度超过250公里(150英里)
- 电压电平高于133 kV
- 线常量被认为是分布在线的长度上。
输电线路效率

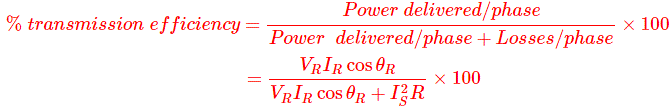

传输效率定义为接收端功率P的比值R发送端电源p年代用百分数表示。
cosθ年代为发送端功率因数。
cosθR为接收端功率因数。
V年代是每相的发送端电压。
VR为接收端每相电压。
输电线路电压调节
传输线电压调节定义为在空载和满载情况下,传输线发送端和接收端电压之差与接收端电压之比。它也以百分比表示。
在那里,V年代发送端电压是每相位和V吗R为接收端每相电压。
Xl是个电抗每阶段。
R是电阻每阶段。
cosθR是接收端功率因数。
负荷功率因数对传输线调节的影响:
- 对滞后负载
- 主要负荷
现在
- 功率因素是滞后或统一的,然后VR就会增加,变成正的。
- 功率因数是领先的,然后VR下降,变成负数。
负荷功率因数对输电线路效率的影响

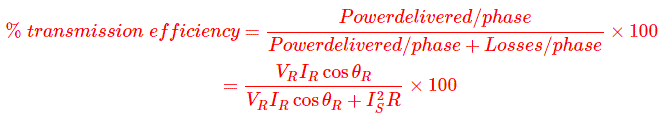

我们知道传输线的效率是
现在,对于短传输线,我R=我年代=我
因此,考虑到三相短传输线,
所以,
现在很清楚,传输给定的功率,负载当前的与接收端功率因数成反比。
再次在中等和长传输线的情况下,
很明显,发射效率取决于接收端功率因数。
中频传输线的终止电容法

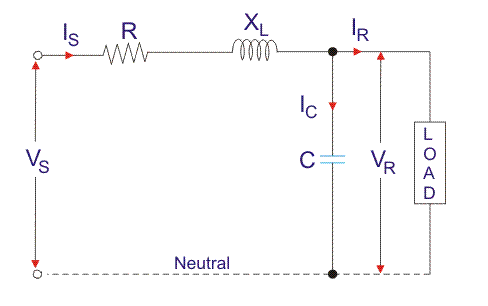

在这种方法中,假设电容在接收端集总。一个阶段如下所示。
在这里,我R为接收端每相负载电流,
R是每相的阻力,
Xl为每相电感电抗,
C是每相的电容,
因为ΦR为接收端滞后功率因数,
V年代为发送端电压。
让我们假设,
作为参考相量,
接收端的负载电流
的电容电流
现在,
现在,
和
中线标称T法
在里面名义T方法假设线路的电容集中在线路的中点,线路两端的电阻和电感的一半集中在一起。
在这里,
我R为接收端每相负载电流,
R是每相的阻力,
Xl为每相电感电抗,
C是每相的电容,
因为ΦR为接收端滞后功率因数,
V年代为发送端电压。
V1电压是否穿过电容器。
电容器C跨电压,
电容电流
发送端电流
发送端电压

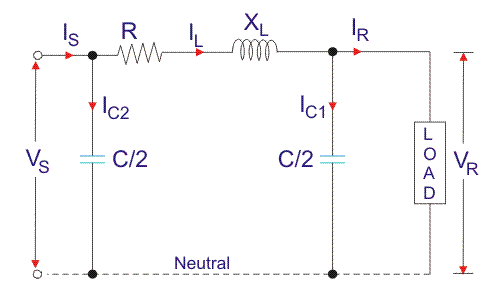

传输线中的名义π法
在里面名义上的π方法假设总线电容被混在一起并分为两半,以分别跨发送结束和接收端连接。假设总线电阻和电感出现在线中间。
在这里,我R为接收端每相负载电流,
R是每相的阻力,
Xl为每相电感电抗,
C是每相的电容,
因为ΦR为接收端滞后功率因数,
V年代为发送端电压。
让我们假设,
作为参考相量,
接收端的负载电流
负载端电容电流
线电流
发送端电压,
发送端充电电流为
发送端电流为
什么是中线标称T法?
在这种方法中,假设整个线路电容集中在线路的中点,一半的线路电阻和电抗集中在它的任何一边。因此,在这种安排下,满充电电流流过一半的线路。
