ECG铅系统配置

来自心脏的电信号是用表面电极。由此产生的心脏电极电位传导到体表。采用标准化电极位置来记录心电图。三种类型的电极系统是

1. 双极肢体引线或标准引线
2. 增强单极肢体导联
3. 胸部会

双极肢体铅 - 标准铅I，铅II和铅III

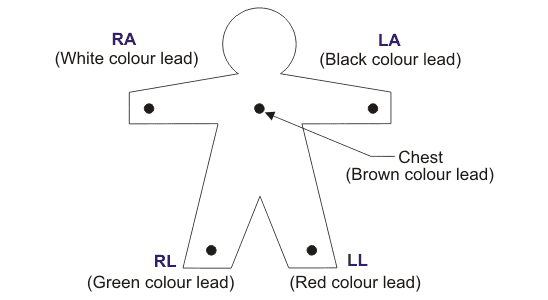

这种引线系统也被称为艾氏引线系统。两个电极记录ECG信号。如图所示，从我们身体的四个身体位置，即右臂(RA)，左臂(LA)，右腿(RL)和左腿(LL)电位进行记录。

最终的输出是两个电极之间产生的电势之差。右腿是接地参比电极。

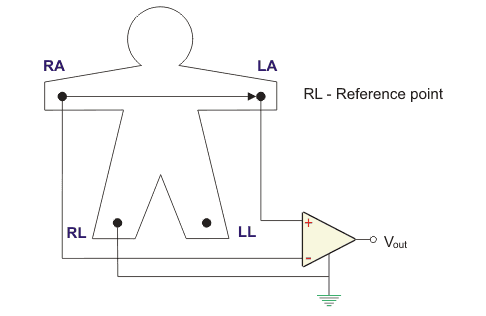

领导我

电压降从左臂到右臂发生。生成的电压是V_我。

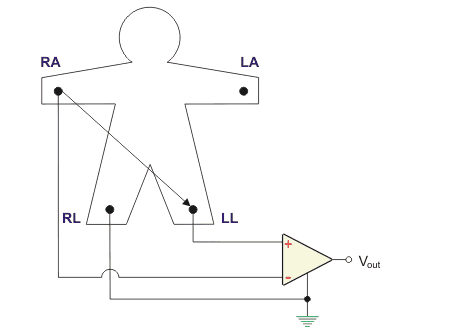

铅二世

电压下降从左腿到右臂。产生电压为V₂。

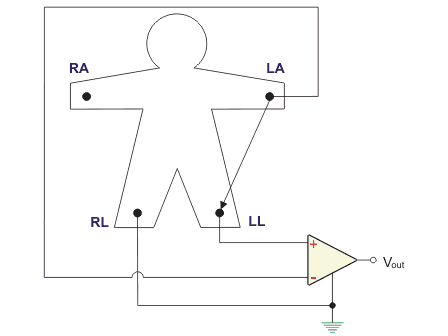

铅三世

电压下降从左腿到左臂。产生电压为V₃。

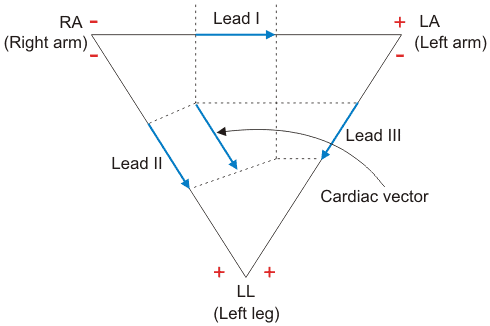

弦线三角形

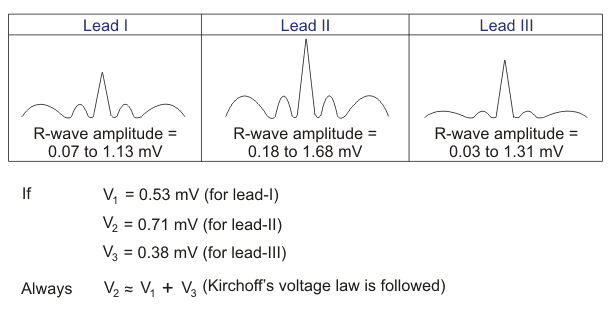

弦线三角形是右臂，左臂，左腿和右臂之间形成的闭路。einthoven已经定义了心电图沿着主体的正面平面二维。沿着三角形的投影，三角形三边的矢量总和为零。我们可以告诉，通过基尔霍夫定律，沿第三导程的R波振幅等于沿I导程和沿II导程的R波振幅之和。

增强单极领导

一个叫Wilson的人引入了增强单极肢体导联系统。在该系统中，心电图记录在单个探查电极和中心终端之间。中央终端与身体的中心有关。使用两个大小相等的电阻。一对肢体电极连接到电阻。这个电阻网络的中心连接形成了中心终端。肢体电极的其余部分形成探测电极。在这个引线系统中，一个很小的增量心电图可以找到电压。使用了三种类型的连接。

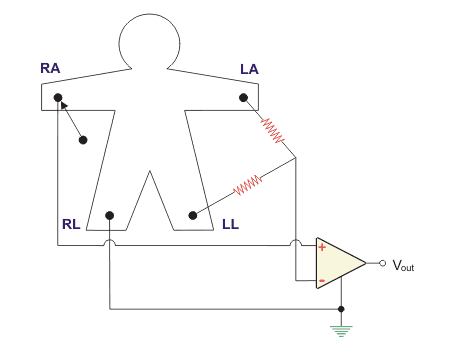

领导AVR.

两个电阻连接到左臂和左腿。电阻器连接的中点连接负极。右臂连接放大器的正极。这里右腿也充当参考终端。

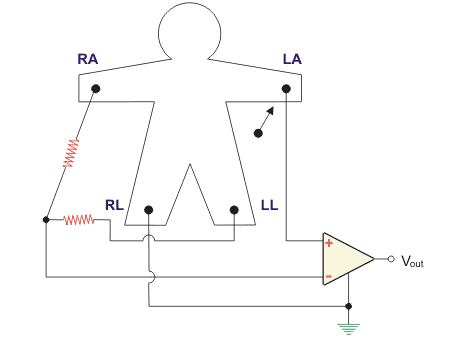

领导AVL.

两个电阻器连接到右臂和左腿。电阻器连接的中点连接负极。左臂连接放大器的正极。右腿作为参考终端。

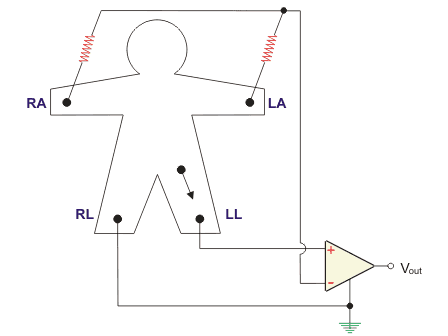

导致动

两个电阻连接到右臂和左臂。电阻器连接的中点连接负极。左腿连接放大器的正极。这里右腿也充当参考终端。

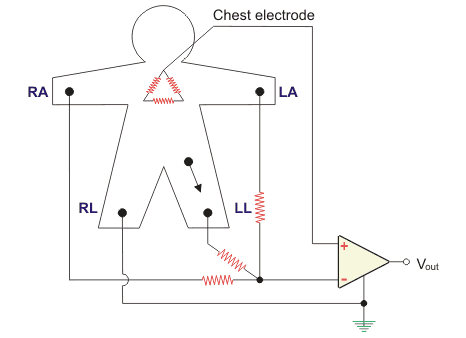

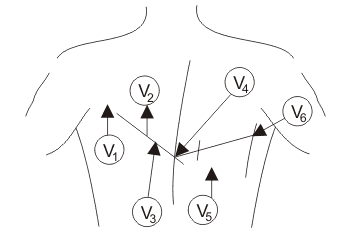

胸部会

V₁-右胸骨缘第四肋间隙，
V₂-左胸骨缘第四肋间隙，
V_3.- V的中点₂和V₄,
V₄-锁骨中线第五肋间隙，
V₅-与V相同₄但在前辅助线，
V₆-与V相同₄定位在中间辅助线上。
