的运算放大器或运算放大器一个电子设备或元件的行为像电压控制电压源。运算放大器是一种复杂的电子设备，它由电阻,电容器,晶体管和二极管。它在商业上是可用的集成电路的形式。
ic741是一个小芯片。它由8个引脚组成。编号为2、3和6的针是最有效的。
引脚2为反相终端。
3脚为非反相端。
引脚6为输出端子。
IC 741主要进行加、减、除、乘、积分、微分等数学运算。IC 741有差分输入、增益和推挽输出三个阶段。
引脚1和5是“offset null”或“balance”终端。
的运算放大器只不过是一个差分放大器。当我们在反相端子（引脚2）和非反相端子（引脚3）处涂布相同的电压时，输出端子（引脚6）不应该有任何电压。这种情况是理想的。实际上总是存在小电压（偏移电压），即使是电压在2号脚和3号脚的作用是相等的。由于不能使晶体管的参数与差分放大器的偏置电阻值完全一致，所以在输出端出现了偏置电压。
但是，如果我们对输入施加偏置电压以平衡输出偏置电压，我们仍然可以使输出电压恰好为零。我们称之为输入偏置电压。
我们可以增加一些外部电路来减少IC 741中的不匹配。这些电路平衡失调电压。IC 741在输入级有两个端子(引脚1和引脚5)，目的是我们可以添加外部电路来平衡偏置电压。偏置零位调整通常需要一个电位器，其滑块连接到负电源。
引脚4为负电源，引脚7为正电源。

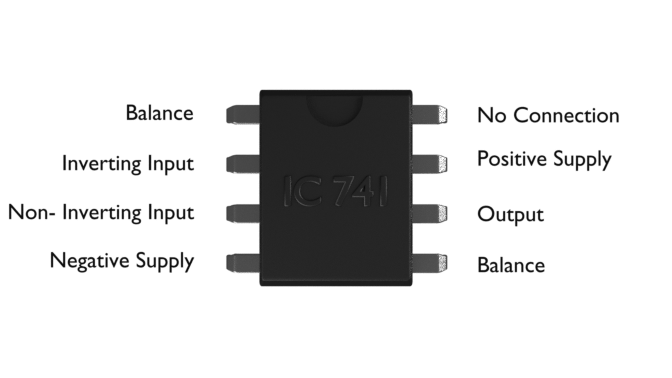

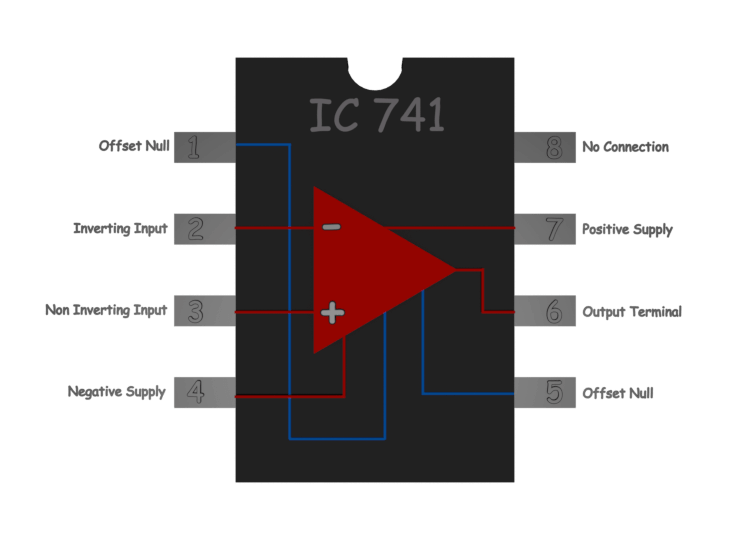

- 引脚1是平衡引脚(offset null)
- 引脚2为反输入
- 引脚3为非反相输入
- 引脚4是负电源引脚
- 引脚5是平衡引脚(offset null)
- 引脚6是输出引脚
- 引脚7为正电源引脚
- 引脚8没有任何连接
我们提供了a741集成电路在下面的表格中。
| 参数 | 典型的范围 | 理想值 |
| 开环增益(A) | 105到108 | ∝ |
| 输入电阻(R我) | 105到1013 | ∝ |
| 输出电阻(R)o) | 10到100 | 0 |
一个典型的供应范围电压在741 IC中，
的输出运算放大器不能通过这个电压范围。也就是说，输出电压v0范围从- Vcc+ Vcc。如果我们用V表示电源电压cc然后，数学上我们可以写，

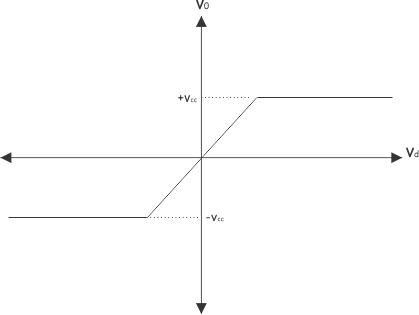

也就是说，输出电压v0运算放大器不能达到-V以下cc以上Vcc。在v范围内0与输入微分电压v成线性比例d。这可以用图形表示为，
运放就是在那个线性区域内工作的。
