非反相运算放大器|非反相运算放大器

非反相放大器是一种基于AMP的放大器,具有正电压增益。

一种非反相运算放大器要么非反相运算放大器用途op amp.作为主要元素。
op amp.有两个输入端子(引脚)。一个是用负标志( - )表示的反转,而其他是用正标志(+)表示的非反相。当我们将任何信号应用于非反相输入时,在输出端子放大时,它不会改变其极性。因此,在这种情况下,放大器的增益始终为正。

让我们通过使用反馈回路构造运算放大器电路来解释该目的,如下所示,
非反相运算放大器

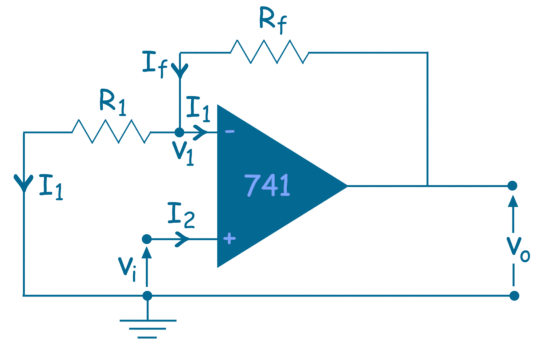

这里,在上述电路中,我们连接外部抵抗性R.1和反馈电阻rF在反相输入时。现在,通过申请Kirchhoff当前法律我们得到,

让我们假设输入电压应用于非反相终端是v一世

现在,如果我们假设的话op amp.在电路中是理想的运算余量, 然后,

因此,等式(i)可以重写为

闭环收益电路是,

该术语不包含任何负部分。因此,它证明了对电路的输入信号被放大而不改变输出处的极性。

从表达电压gain非反相运算放大器很明显,当r时,增益将是统一的F= 0或r1→α。

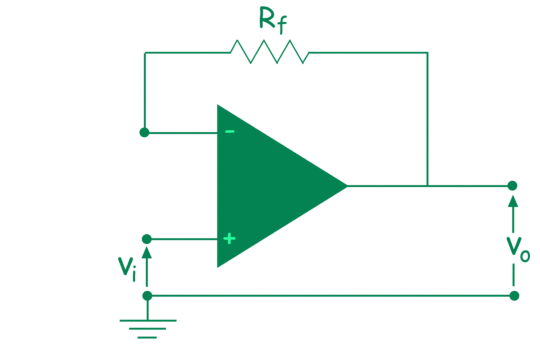

因此,如果我们短路反馈路径和/或打开外部抵抗性在反相销中,电路的增益变为1。

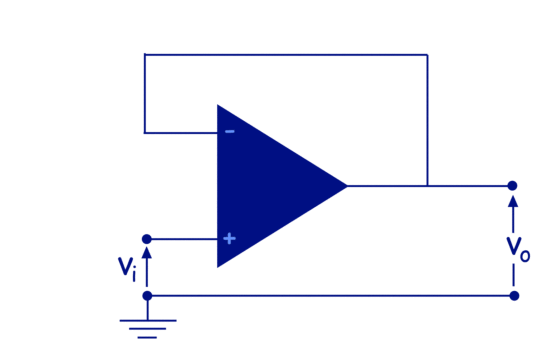

Unity Gend运算放大器
Unity Gens运算放大器

调用此电路电压追随者或单位增益放大器。这用于隔离两个级联电路,因为其无限的阻抗,在op amp.输入。
