和其他电器一样,并联电容器还可能受到内部和外部的影响电气故障。因此,该设备也要防止内部和外部故障。有许多可用的方案电容组保护,但在应用任何计划时,我们都应该记住最初的投资电容器从经济角度来看。我们应该比较初始投资和保护的成本。主要有三种类型的保护安排适用于一个电容器银行。
- 元素融合。
- 单位。保险丝。
- 银行的保护。
元素融合
电容器单元的制造商通常在单元的每个元件中提供内置保险丝。在这种情况下,如果任何元件本身发生任何故障,它就会自动与元件的其余部分断开。在这种情况下,该单位仍然发挥其作用,但产量较小。在较小的额定电容组中,仅采用这种内置保护方案,避免了其他专用保护设备的费用。
单位保险丝
的单位保险丝提供保护通常是为了限制时间弧在一个故障的电容单元内。由于电弧持续时间有限,故障单元发生较大机械变形和大量产气的可能性较小,从而节省了银行附近的单元。如果电容组的每个单元都单独保护,防止保险丝,那么在一个单元故障时,电容器银行在拆卸和更换故障单元之前,仍然可以不间断地运行。
为机组各单元提供熔断器保护的另一个主要优点是,它能显示出故障单元的准确位置。但在为此目的选择熔断器的尺寸时,应考虑到熔断器元件必须承受由于谐波在系统中。鉴于此目的熔断元件的额定电流取全负荷电流的65%以上。当电容器组的单个单元受到保险丝保护时,必须提供放电电阻在每个单位中。
护岸
虽然在一般情况下,每个电容器单元都提供熔断器保护,但当一个电容器单元发生故障,相关的熔断器元件被烧断时,熔断器电压应力增加到在同一行串联的其他电容器单元。一般来说,每个电容器单元的设计承受其正常额定电压的110%。如果任何其他电容器单元进一步停止使用,在之前一个单元损坏的同一行中,该行其他健康单元上的电压应力将进一步增加,很容易超过这些单元的最大允许电压极限。
因此,它总是可取的替换损坏的电容单元,从银行尽快避免过度电压应力对其他健康的单元。因此,必须有一些指示安排,以确定确切的故障单元。一旦在银行中发现故障单元,应将银行从业务中移除,以更换故障单元。电容单元故障引起的不平衡电压的检测方法有几种。

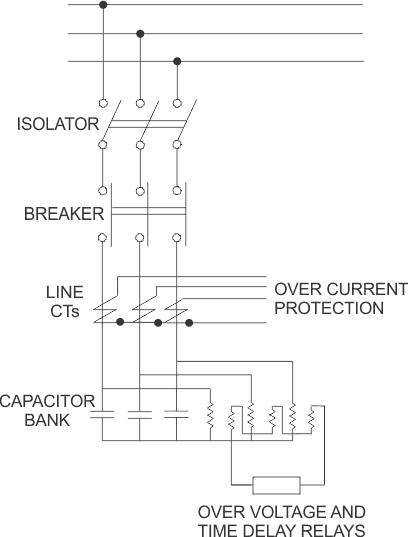

下图显示了最常见的排列方式电容器银行保护。在这里,电容器银行在恒星形成中是相连的。电压互感器的初级电压是跨相连接的。这三者中的第二位潜在的变形金刚串联以形成开路三角,电压敏感继电器通过开路三角连接。在完全平衡的情况下,肯定没有电压由于平衡的三相电压之和为零,所以出现在电压敏感继电器上。但是,当由于电容单元故障而出现电压不平衡时,合成电压将出现在继电器上,继电器将被触发,以提供报警和跳闸信号。
电压敏感继电器可以这样调整,在达到某一不平衡电压时,只有报警接点闭合,在某一较高电压水平时,跳闸接点连同报警接点一起闭合。连接在每一相电容器上的电压互感器也用于切断后放电。

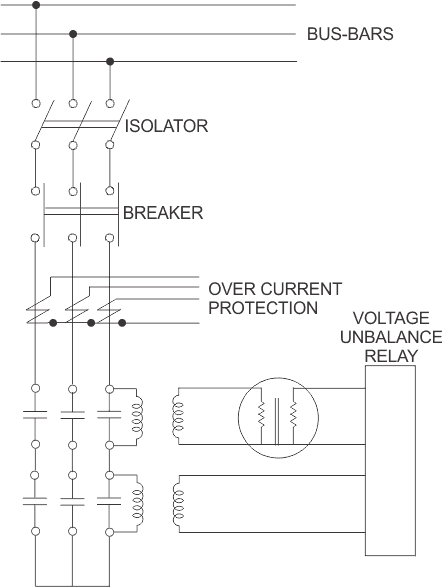

在另一个方案中电容器在每个相分为两个相等的部分串联。如图所示,放电线圈通过各个部分连接。在放电线圈二次电压与不平衡继电器的敏感电压之间连接一个辅助变压器,用于调节正常情况下放电线圈二次电压之间的电压差。

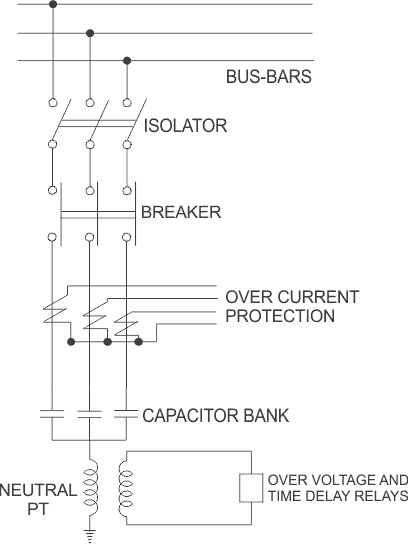

在这里,电容器组以星形连接,中性点通过电压互感器与地连接。电压敏感继电器连接在电压互感器的二次侧。两相之间一旦出现不平衡,就会产生合成物电压会出现在电压互感器因此,电压敏感继电器将被触发超过预设值。

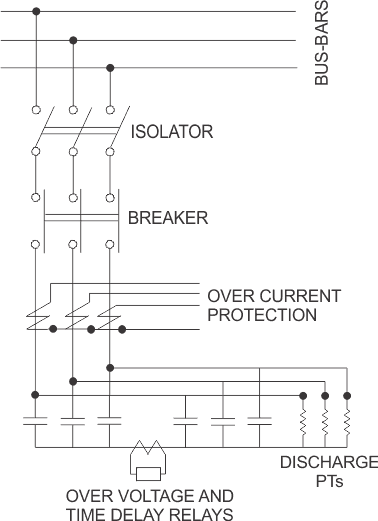

在这里,电容器银行每个相位被分成两个相等的平行连接的部分,两部分的星点通过a电流互感器。电流互感器的二次绕组通过a连接当前的敏感的继电器。如果银行的两部分发生不平衡,就会有不平衡电流流过电流互感器,因此电流敏感继电器就会启动。在该方案中,放电线圈可跨越每一相的电容器进行放电。

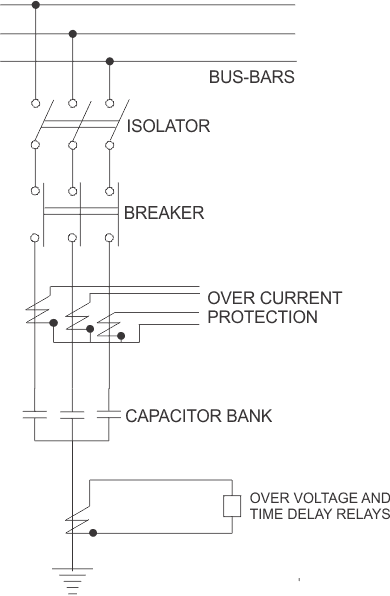

在另一个方案中电容组保护,三相电容组的星点通过电流互感器与地连接,电流敏感继电器通过电流互感器的二次连接。一旦电容组的两相之间出现不平衡,就必须有电流通过电流互感器流到地,因此电流敏感继电器将触发跳闸断路器与电容器组有关。
