旋转磁场

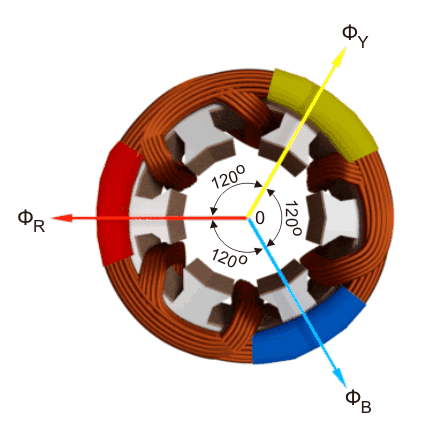

在本文中，我们将尝试了解生产背后的理论旋转磁场。为此，我们将首先想象一个定子电动马达其中三相绕组以这样的方式物理地分布在定子芯中，使得每个相的绕组从其他相位分离120^O.在太空。

尽管在任何瞬间平衡三相系统中的三个电流的矢量和为零，但是所产生的磁场由此产生的潮流不归零，而是在空间中具有恒定的非零值。

这磁通量通过每个阶段的电流产生的产生可以由下面给出的等式表示。这是当前的类似表示是一个三相系统助势是科咨机当前的。

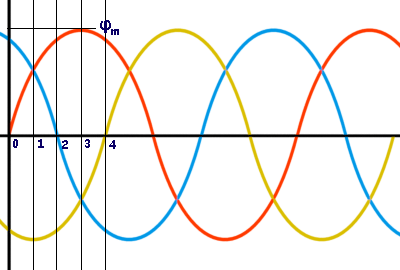

其中，φ._R.，φ._y和φ._B.是相应的瞬时通量红色的那黄色的和蓝色阶段绕组，φ_m磁通波的幅度。空间中的磁通波可以表示如下所示。

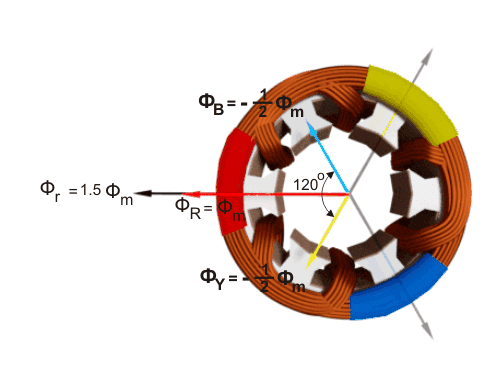

现在，在上述通量波的图形表示，我们将首先考虑点0。
这里，φ的值_R.是
φ的值_y是
φ的值_B.是
在该瞬间得到这些助熔剂的结果（φ_R.）是1.5φ_m如下图所示。

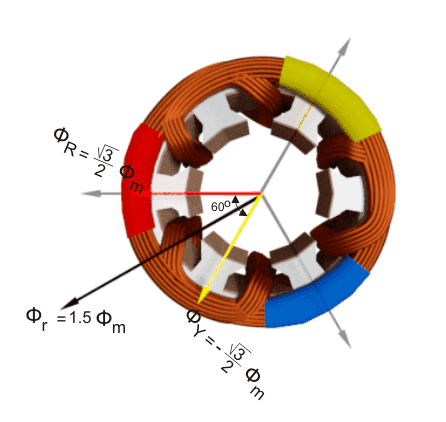

现在，在上述磁通波的图形表示，我们将考虑点1，其中ωt=π/ 6或30^O.。
这里，φ的值_R.是
φ的值_y是
φ的值_B.是
在该瞬间得到这些助熔剂的结果（φ_R.）是1.5φ_m如下图所示。在这里，它是透明的，所得通量向量旋转30^O.在不改变其值的情况下进一步顺时针。

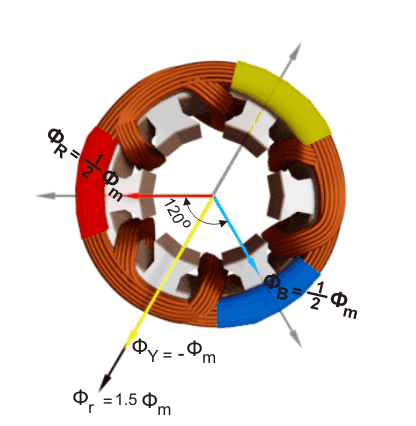

现在，在磁通波的图形表示上，我们将考虑点2，其中ωt=π/ 3或60^O.。
这里，φ的值_R.是
φ的值_y是
φ的值_B.是
在该瞬间得到这些助熔剂的结果（φ_R.）是1.5φ_m如下图所示。在这里，它是透明的，所得通量向量旋转30°的进一步顺时针旋转，而不改变其值。

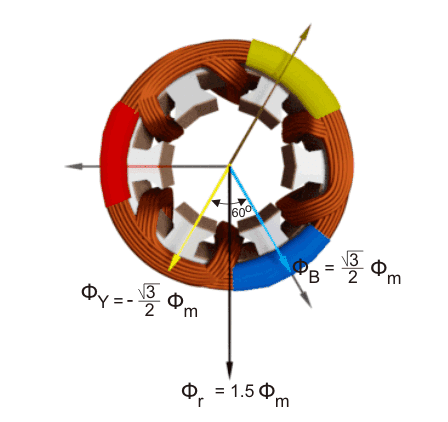

现在，在磁通波的图形表示上，我们将考虑点3，其中ωt=π/ 2或90^O.。
这里，φ的值_R.是
φ的值_y是
φ的值_B.是
在该瞬间得到这些助熔剂的结果（φ_R.）是1.5φ_m如下图所示。在这里，它是透明的，所得通量向量旋转30^O.在不改变其值的情况下进一步顺时针。

以这种方式，我们可以证明由于施加到三个PFase定子的平衡供应缠绕旋转或旋转磁场。
