什么是星三角洲启动器
星形三角起动器将启动电动机与星形连接定子绕组。当电机达到其满载转速的80%左右时,它将开始在一个三角形连接的定子绕组中运行。
一个年代焦油三角洲起动器是一种降电压起动器。我们用它来减少起始当前的不使用任何外部设备或设备。这是一个巨大的优势,星三角洲起动器,因为它通常有大约1/3侵入电流而痛单位起动器。

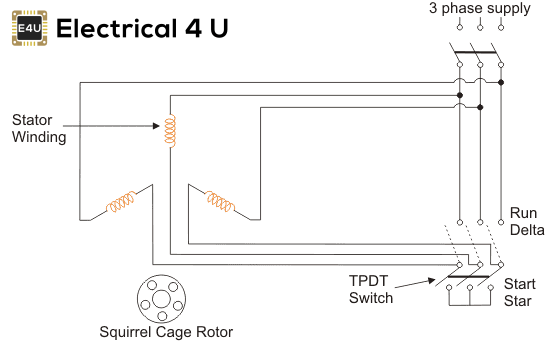

起动器主要由TPDP开关组成,即三杆双掷开关。这个开关将定子绕组由星形变为三角形。在起动状态下,定子绕组以星形连接。现在我们将看到星形三角起动器如何降低三相感应电动机的起动电流。
为此,让我们考虑一下,
Vl=供电线路电压,ILS=供电线路电流,IPS=绕组电流每相和Z =阻抗每相绕组在静止状态。

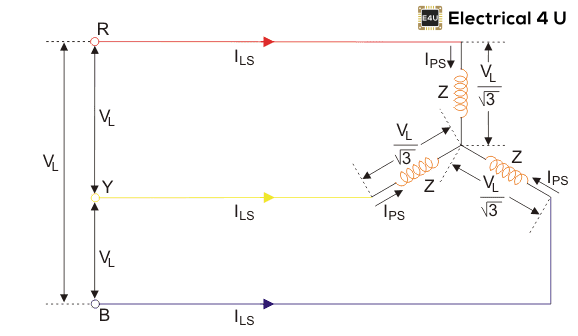

当绕组为星形连接时,每相绕组电流(IPS)等于供电线路电流(ILS)。
由于线圈与恒星相连,所以电压穿过每一相位的绕组是
因此,每相绕组电流为
因为在这里,每相绕组电流(IPS)等于供电线路电流(ILS,我们可以这样写,

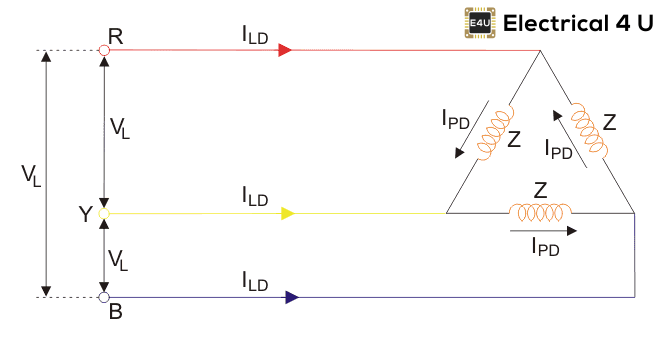

现在考虑这样一种情况:电动机起动时,定子绕组由相同的三相供电点三角形连接,
在这里,我LD=供电线路电流,IPD=绕组电流每相和Z =阻抗每相绕组在静止状态。
由于绕组是三角形连接的,电源电流(ILD)是绕组每相电流(IPD)
由于绕组是三角形连接的,因此绕组各相之间的电压为
因此,每相绕组电流为
现在,我们可以这样写,
现在,通过比较感应电机与星形和三角形连接绕组的供电线路电流,我们得到

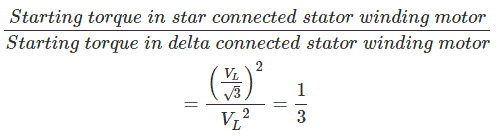

因此,我们可以说,在星型三角情况下,从主路出发的电流是三角直接开关的三分之一。同样,我们知道感应电动机的启动转矩与每相施加在绕组上的电压的平方成正比。
由方程可知星三角起动器将启动力矩降低到DOL启动力矩的三分之一。星三角起动器相当于57.7%分接的自耦变压器。
星三角洲起动器的优点
star delta starter的优势包括:
- 便宜的
- 不产生热量,或需要使用水龙头更换装置,从而提高效率。
- 起动电流降至在线直接起动电流的1/3。
- 每安培线路电流产生高转矩。
星三角洲起动器的缺点
star delta starter的缺点包括:
- 启动扭矩降低到满载扭矩的1/3。
- 需要一套特殊的电动机。
星三角洲起动器的应用
正如上面讨论的优点和缺点,a年代焦油三角洲起动器最适合于所需起动电流较低和线电流牵引必须在一个最小值的应用。
星三角洲起动器不适用于需要高起动扭矩的应用场合。对于这些应用程序,应该使用DOL启动器。
如果电机负载过重,在切换到三角位置之前将没有足够的扭矩来加速电机。星型delta启动器的示例应用程序是离心式压缩机。
