什么是感应电动机?

一个感应电动机(也称为an异步电动机)是一种常用的空调电动马达。在感应电动机中,电动机是电流在转子需要产生的扭矩是通过获得电磁感应旋转磁场定子绕组。的感应电动机的转子可以是一个鼠笼式转子或绕线式转子。

感应电动机之所以称为“异步电动机”,是因为它们的运行速度低于同步速度。首先要理解的是,什么是同步速度?

感应电动机

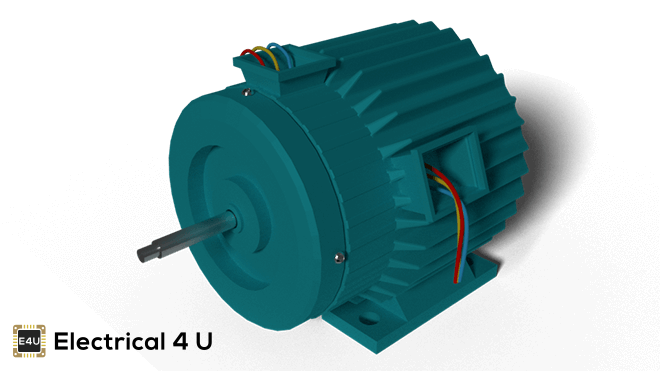

一种典型的感应电动机

同步转速

同步转速就是旋转的速度磁场在旋转机器中,它取决于机器的频率和数极。感应电动机总是以低于同步速度的速度运行。

在定子中产生的旋转磁场将产生通量在转子,因此造成转子旋转。由于转子内磁通电流与定子内磁通电流之间存在滞后性,转子永远达不到其旋转磁场转速(即同步转速)。

基本上有两个感应电动机的类型。的感应电动机的类型取决于输入的供给。有单相感应电动机三相感应电动机。单相感应电动机不是自启动电动机,三相感应电动机是自启动电动机。

感应电动机的工作原理

我们需要给予双重激励来产生a直流电机旋转。在直流电动机中,我们通过电刷布置给定子和转子一个电源。但是在感应电动机中,我们只提供一个电源,所以了解感应电动机的工作原理是很有趣的。

很简单,从名字本身我们就可以理解,这里涉及到的是归纳过程。当我们给定子绕组供电时,a磁通由于线圈中的电流流动而在定子中产生。转子绕组的布置使每个线圈短路。

来自定子的磁通切断转子中的短路线圈。由于转子线圈短路,根据法拉第电磁感应定律时,电流将开始流过转子线圈。当电流通过转子线圈流动时,另一个磁通在转子中产生。

现在有两种磁通,一种是定子磁通,另一种是转子磁通。转子磁通相对于定子磁通会有滞后。因此,转子将感受到一个转矩,它将使转子朝着旋转磁场的方向旋转。这就是单、三相感应电动机的工作原理。

感应电动机的类型

感应电动机的类型可以根据它们是单相还是三相感应电动机来分类。

单相感应电动机

单相感应电动机的类型包括:

  1. 分相感应电动机
  2. 电容起动感应电动机
  3. 电容启动和电容运行的感应电动机
  4. 罩极感应电动机

三相感应电动机

三相感应电动机的类型包括:

  1. 鼠笼式感应电动机
  2. 滑环感应电动机

上面我们已经提到过单相感应电动机不是自启动电动机,三相感应电动机是自启动的。所以什么是自启动马达?

当电机在没有外力作用于机器的情况下自动启动运行时,这个电机就被称为“自启动”。例如,我们看到当我们打开开关,风扇开始自动旋转,所以它是一个自启动的机器。

需要注意的是,家用电器中使用的风扇是单相感应电动机,它本身是不能自启动的。如何?关于它是如何工作的,会出现一个问题吗?我们现在来讨论一下。

三相感应电动机为什么可以自启动?

在一个三相系统,有3条单相线,相位差为120°。因此,旋转磁场具有相同的相位差,这将使转子运动。

如果考虑a相、b相、c相,当a相磁化时,转子将向a相绕组移动,下一刻b相磁化并吸引转子,然后是c相,所以转子将继续旋转。

一种三相感应电动机的工作原理-视频

为什么单相感应电动机不能自启动?

它只有一个相位它使转子旋转,所以很有趣。在此之前,我们需要知道为什么单相感应电机不是自启动电机,以及我们如何克服这个问题。我们知道交流电源是一个正弦波,它在均匀分布的定子绕组中产生一个脉动磁场。

由于我们可以假设脉动磁场是两个反向旋转的磁场,因此在起动时不会产生合力转矩,因此电机不运行。在提供电源后,如果转子受到外力使其向任何一个方向旋转,那么电机就会开始运行。解决这一问题的方法是将定子绕组分为两个绕组,一个是主绕组,另一个是辅助绕组。

我们连接一个电容串联带辅助绕组。的电容器当电流流过两个线圈时,会产生相位差。当存在相位差时,转子就会产生起动力矩,开始转动。

实际上,我们可以看到,当电容器从电机断开时,风扇不旋转,但如果我们用手旋转,它将开始旋转。这就是我们在单相感应电动机中使用电容的原因。

由于各种各样的感应电动机的优点,有各种各样的感应电动机的应用。它们最大的优点之一是效率高,最高可达97%。感应电动机的主要缺点是电动机的速度随所施加的负载而变化。

通过改变三相电源的相序,可以很容易地改变感应电机的旋转方向,即如果RYB是正向的,RBY会使电机反向旋转。这是在三相电机的情况下,但在单相电机中,方向可以通过反转绕组中的电容端子来逆转。
