交流电位计

一个电位计测量未知电压的仪器是通过平衡已知电压来测量的吗电压。已知的来源可以是DC或AC。直流电位计的工作现象和交流电位计是一样的。但它们之间的测量有一个主要的区别，直流电位器只测量未知电压的幅度。而交流电位器测量未知电压的幅度和相位通过比较它与一个已知的参考。有两个交流电位器的类型:

1. 极电位计类型。
2. 坐标式电位计。

极性型电位计

在这种类型的仪器中，两个单独的尺度用于测量未知e.m.f的一些参考的幅度和相位角。在规模上有一个规模可以读取相位角，高达3600.它有电力测功计类型安培表以及直流电位器和相移变压器由单相电源供电。

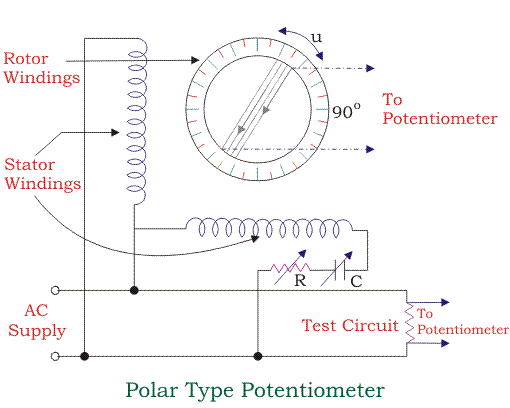

在相移变压器中，两个环形叠层钢定子的组合彼此垂直地连接，如图所示。一个直接连接到电源，另一个连接有可变电阻和电容器的串联连接。串联组件的功能是通过在其上进行小调整来维持电位器中的恒定交流电源。

在定子之间，有带槽和绕组的叠片转子，它向电位器的滑线电路提供电压。当当前的从定子起动时，转子周围产生旋转磁场，在转子绕组中产生电动势。

转子电动势的相位差等于转子与原始位置的运动角，并与定子供电电压有关。整个绕组的布置是这样做的，转子中的感应电动势的大小可能会改变，但它不影响相位角，它可以在固定在仪器顶部的刻度上读取。

通过定子绕组1的转子绕组中的诱导的EMF可以表示为

定子绕组2在转子绕组中的感生电动势

由式(1)(2)可知

因此，由于两个定子绕组，在转子绕组中产生感应电动势

在那里,Ø相角。你可以去我们的网站上研究类似的问题电气工程mcq。

坐标式电位计

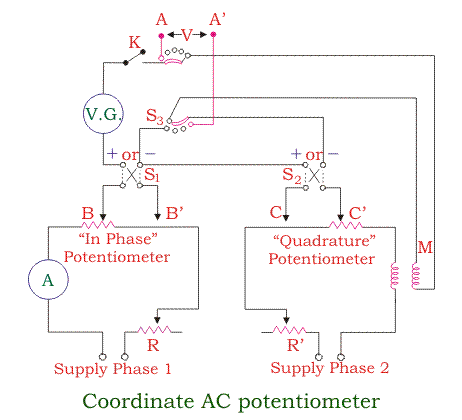

在协调交流电位计如图所示，两个独立的电位器被困在一个电路中。第一个是命名为同相电位计用于测量未知e.m.f.的同相的因素,另一个是命名为正交电位计衡量交部分未知e.m.f.滑触AA的同相电位计和BB在正交电位器用于电路中获取所需的电流。通过调整变阻器当R和R '和滑动接触时，正交电位器中的电流与同相电位器中的电流相等，而可变电位器显示为零值。年代₁和S₂是用来改变测试电压极性的符号转换开关，如果需要平衡电位器。有两个降压变压器T₁和T₂将电位器与线路隔离，并在绕组之间提供接地屏蔽保护。它还为电位器提供6伏电压。

现在要测量未知的电动势，它的端子用选择开关S通过滑动触点AA '连接_3.。通过对滑动触点和变阻器做一些调整，整个电路得到平衡，电流计在平衡状态下读数为零。现在是同相分量V_一个由同相电位器和正交分量V求得未知电动势_B从正交电位器获得。

因此，坐标的合成电压交流电位计是

相角是由

交流电位器的应用

1. 自身电感的测量。
2. 电压表的校准。
3. 校准电流表。
4. 校准瓦特表。
