什么是下台变压器？

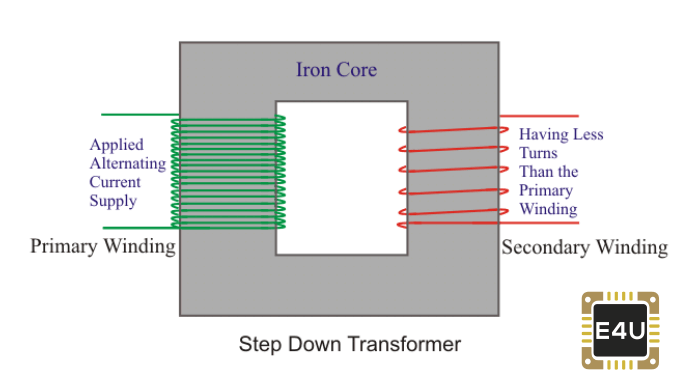

一个降压变压器是A.变压器的类型转换高位电压（HV）和低当前的从变压器的初级侧到变压器的次级侧的低电压（LV）和高电流值。反向这是称为a加强变压器。

一个变压器是一种静态电气设备，可将电能（从初级绕组）转换为磁能（变压器磁芯），并再次转换到电能（在二次变压器侧）。降压变压器在电气系统中具有各种各样的应用传输线。

当涉及到操作电压时，升压变压器应用程序可以大致分为两组：LV（电压高达1kV）和HV应用（高于1kV的电压）。

正如变压器可以降压电压 - 从较高的初级侧电压到较低的次级侧电压 - 它们也可以加大电压，从较低的初级侧电压到更高的次级侧电压。这些被称为升级变形金刚。

变压器转动比率（n）用于降压变压器近似与电压比成比例：

$\ begin {align *} n = \ frac {v_ {v}} {v_ {s}} = \ frac {n_ {p}} {n_ {s}} {n_ {s}} \ neat {align *}$

其中五_P，S.是电压，n_P，S.初级（LV）和次级（HV）侧面上的转数。降压变压器（HV侧）的初级侧比次级侧（LV侧）具有更大的匝数。

这意味着能量从HV流到LV侧。电压从初级电压（输入电压）下降到二次电压（输出电压）。

可以对输出电压的公式重新排列该等式（即二次电压）。这有时被称为下台变压器公式：

$\ begin {aligne *} v_ {s} = \ frac {n_ {s} * v_ {p}} {n_ {p}} \ neat {align *}$

一个1manbext可以帮助您轻松计算变压器转向比，以及设备是否是下降或加强变压器。

第一LV应用是指电子设备中的变压器。提供电子电路需要低电压值（例如，如今，甚至更低的值）。

降压变压器用于提供该低电压值，适用于电子设备供电。它将主电压（230/120 V）从初级转换为次级侧的低电压，用于电子供电。

如果电子设备被设计为具有较高的标称功率，则使用具有高工作频率的变压器（KHZ-S）。具有较高标称功率值和50/60Hz标称频率的变压器将太大而且沉重。此外，每日使用电池充电器在其设计中使用降压变压器。

降压变压器在电力系统中具有非常重要的功能。它们降低了电压电平并使其适应能量消费者。它以下面描述的几个步骤执行：

长距离能量传输系统应具有尽可能高的电压电平。具有高电压和低电流，传输功率损耗将大大降低。设计电网，其必须与具有不同电压电平的传输系统连接。降压变压器用于具有不同电压电平的传输系统的互连。它们将电压水平降低到较低值（例如765/220 kV，410 / 220kV，220/110 kV）。这些变压器巨大，具有非常高的标称力量（甚至1000 mVA）。在这种情况下，当变压器转动比率不高时自动转移器通常安装。
下一个电压电平变换步骤将传输电压调整为分配电平。在这种情况下，特征电压比为220/20 kV，110/20kV（也可以找到LV次级电压35kV和10kV）。这些变压器的标称力量高达60 MVA（通常为20 MVA）。负载分接开关几乎始终安装在这些变压器中。电压调节是抽头更换器的主要功能。在美国，抽头更换器基于LV侧，并且在世界其他地区主要在HV变压器侧。
最终电压变换步骤将电压调整为家庭电压电平这些变压器被称为小型电源高达5mVA（大部分低于1 MVA）的小型电源，并且在HV侧的标称电压值35,20,10 kV和LV侧的400/200V。那些变压器有一个值得注意的是
高转率。它们通常具有断电式抽头更换器，有5个点击位置（+/- 2个点击位置），没有载有载龙头换动器。
