变压器过流、接地故障保护
变压器后备保护很简单过电流和接地故障保护适用于外部短路和过载。这些过电流和接地故障继电器可以是反确定的最小时间(IDMT)或定时型继电器(DMT)。通常IDMT继电器是连接到馈电侧变压器。
过流继电器不能区分外部短路、过载和变压器内部故障。对于以上任何一种故障，备份保护即。过电流和接地故障保护连接到馈电侧的变压器将运行。
备用保护虽然一般安装在变压器的馈电侧，但它应该同时跳闸一次和二次断路器的变压器。
过电流和接地故障保护继电器也可以在变压器的负载侧配置，但它不应该像在馈电侧的后备保护那样在一次侧断路器之间跳闸。
这一行动主要由当前的以及继电器的时间设置和特性曲线。允许使用超过负荷能力的变压器并与其他类似继电器配合，使其达到变压器满载电流的125 - 150%，但低于最小短路电流。

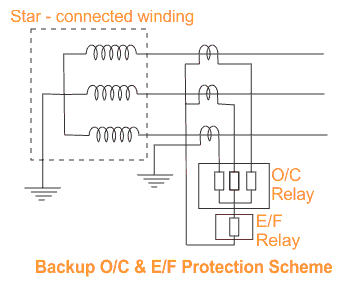

备份变压器的保护有四个元素;如图所示，三个过电流继电器各相连接，一个接地故障继电器与三个过电流继电器的共点连接。IDMT过电流继电器的正常电流设置范围为50%至200%，接地故障继电器为20至80%。

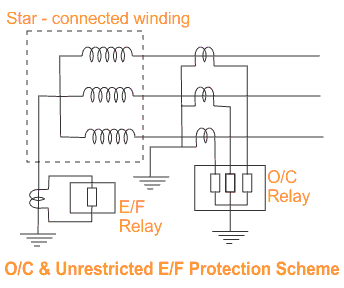

接地故障继电器的另一个设置范围也可以选择，当接地故障电流由于在中性点接地中插入阻抗而受到限制时。如果变压器绕组中性点接地，则通过通过中性点连接一个普通接地故障继电器来获得不受限制的接地故障保护电流互感器。
不受限制的过电流和接地故障继电器应有适当的延时与其他电路的保护继电器配合，以避免乱跳。
