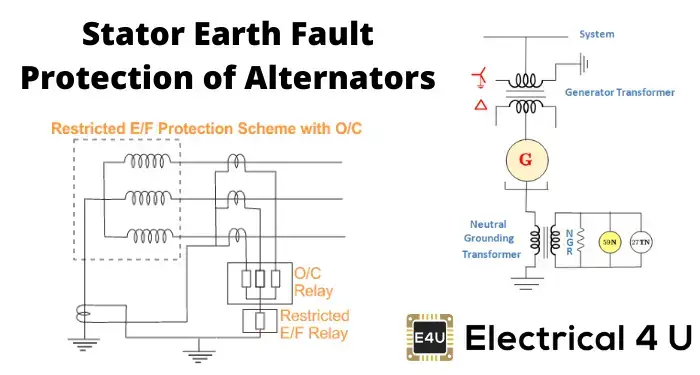

这是要注意的，定子绕组的星点或中性点交流发电机通过一个阻抗来限制接地故障电流。接地故障电流的减小，可减小接地或接地故障时对定子铁心和绕组的损伤。如果使接地阻抗相当高，接地故障电流甚至可能小于发电机的正常额定电流。如果是这样，则相位继电器的灵敏度会降低，甚至在故障发生时不能跳闸。例如，低于额定电流的电流使其难以运行差动继电器接地故障。
在这种情况下，一个敏感的地/地故障继电器除了交流发电机差动保护。什么类型的继电器安排将从事交流发电机定子接地故障保护取决于定子中性点接地的方法。在……的情况下电阻中性点接地定子绕组的中性点通过a与地连接电阻器。
在这里,一个电流互感器通过交流发电机的中性和接地连接。现在一个保护继电器跨接电流互感器二次。交流发电机可以通过两种方式为电力系统供电，一种是直接与电源相连变电站母线或通过母线与变电站连接星三角形变压器。如果发电机直接连接到变电站母线，通过CT二次连接的继电器将是反时间继电器，因为在这里，继电器需要与系统中的其他故障继电器协调。但当交流发电机定子连接到星型三角变压器的一次绕组时，故障限制在定子绕组与变压器一次绕组之间，因此不需要与系统的其他接地故障继电器进行协调或判别。
这就是为什么;在这种情况下，瞬时电枢吸引型继电器最好是通过CT二次连接。
需要注意的是，在电阻中性接地系统中，定子绕组100%不能保护。

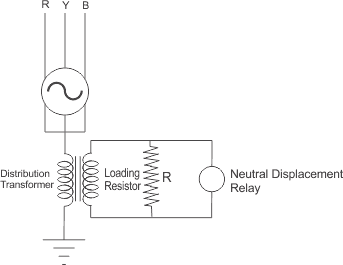

定子绕组保护接地的百分率取决于接地电阻的大小和继电器的整定。的电阻定子绕组的接地也可以通过使用配电变压器代替电阻直接连接到绕组的中性路径。这里是a的导数配电变压器通过接地和定子绕组中性点连接。
次级变压器由一个合适的电阻器加载，一个过电压继电器也连接在次级变压器上。最大允许接地故障电流是由其大小决定的变压器和加载寄存器R的值。
这电阻与二次连接，反射到一次的变压器的平方匝比，从而增加定子绕组的中性对地路径的电阻。
