变压器的限制接地故障保护
星边的外部故障将导致当前的流入线条电流互感器受影响的阶段，同时平衡电流在中性电流中流动变压器因此，继电器中的所得电流为零。因此，该参考继电器不会被致动外部接地故障。但在内部故障期间，中性电流变压器只带有不平衡的故障电流和操作禁区断层继电器发生。这个方案限制接地故障保护对内部接地故障非常敏感电力变压器。保护方案比差分保护方案相对便宜。

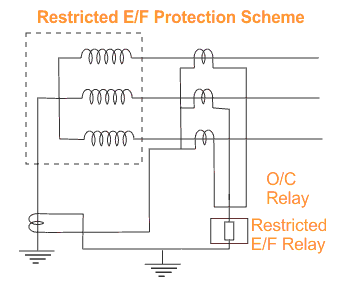

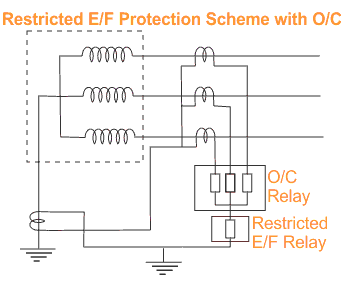

限制接地故障保护提供电力变压器，用于检测变压器的内部接地故障。在该方案中，电力变压器的每个阶段的CT次级连接在一起如图所示。然后，公共端子连接到中性电流变压器的次级或NCT。

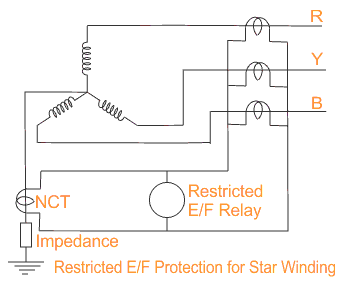

连接到电力变压器中性的CT或电流互感器称为中性电流变压器或中性CT或简单的NCT。每当在电力变压器的三相之间存在不平衡时，通过连接到CT赋值的公共端子的闭合路径，所得到的不平衡电流。不平衡电流也将流过电力变压器的中性，因此由于这种不平衡中性电流，因此中性CT的二次电流将存在于中性CT中。
在禁区断层方案，相位CT的公共端子以这样的方式连接到中性CT的次级，使得相位CT的次级不平衡电流，并且中性CT的二次电流将彼此反对。如果两个电流在幅度上相等，则不会通过所述封闭路径循环任何所得电流。这禁区断层继电器在此封闭路径中连接。因此，即使电力变压器的相通电流不平衡，继电器也不会响应。
|
|
