桥式整流器:它是什么?(电路图及工作原理)

什么是桥式整流器?

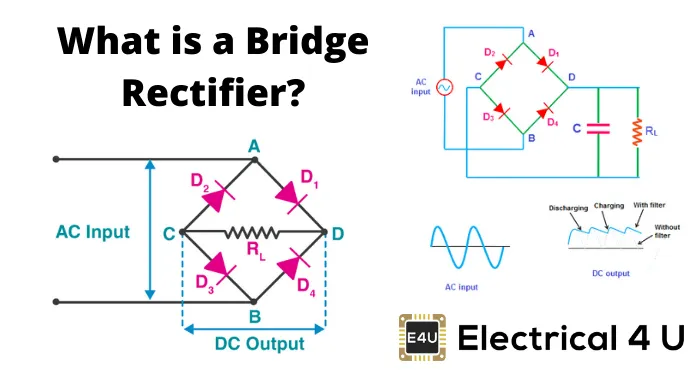

桥式整流器是同一类电子产品半波整流器和全波整流器。图1显示了这样一个由四个组成的桥式整流器二极管D₁D₂D_3.和D₄其中，输入通过图中的两个端子A和B提供，而输出通过负载收集电阻器R_l连接在C和D端子之间。

现在考虑在交流输入端出现正脉冲的情况，即端子A是正的，而端子B是负的。这导致二极管D₁和D_3.得到正向偏置，同时，二极管D₂和D₄将反向偏颇。

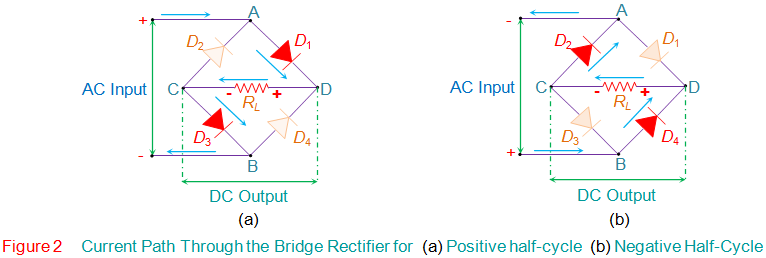

因此，当前的沿着二极管D创建的短路路径流动₁和D_3.(考虑二极管为理想状态)，如图2a所示。因此,电压负载电阻R_l将正向连接到端子D的末端D和负连接到端子C的末端。

接下来，如果在AC输入处出现负脉冲，则端子A和B分别为负且阳性。这一向前偏置二极管D.₂和D₄而反向偏置D₁和D_3.使电流沿图2b所示的方向流动。

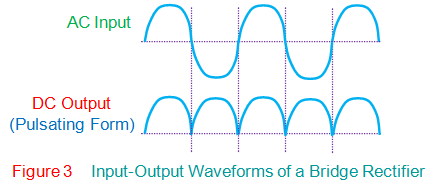

在这个时刻，我们必须注意到电压的极性在R上发展_l与进入的交流脉冲在自然界正向时产生的相同。这意味着对于正和负脉冲，桥式整流器的输出将在极性中相同，如图3中的波形所示。

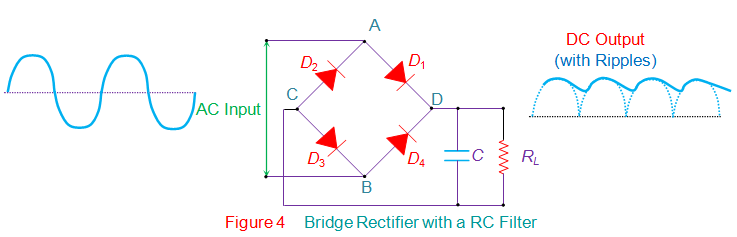

然而，需要注意的是，桥式整流器的直流电本质上是脉动的。为了得到DC的纯形式，我们必须使用a电容器结合桥式电路(图4)。

在本设计中，输入端的正脉冲使电容通过二极管D充电₁和D_3.。然而，当负脉冲到达输入端时，电容的充电动作停止，并通过R开始放电_l。

这导致产生的直流输出将有波纹在它如图所示。纹波系数定义为输出电压中交流分量与直流分量的比值。此外，还用该方程给出了纹波电压的数学表达式

在那里,
V_r纹波电压。
我_l表示负载电流。
F表示纹波的频率，这将是输入频率的两倍。
C是电容。

此外，桥式整流器主要有两种类型，即单相整流器和三相整流器。此外，每一个都可以是不受控或半控制，或完全控制。

桥式整流器对于特定的应用是通过考虑负载电流的要求来选择的。这些桥式整流器是相当有利的，因为他们可以建造有或没有变压器适用于高压应用。

然而，这里的两个二极管将为每半周期进行，因此电压降整个二极管会更高。最后，必须注意的是，除了将交流转换为直流，桥式整流器还用于检测调制无线电信号的幅度，并为焊接应用提供极化电压。
