全波二极管整流器

的二极管只有在前向偏差时才有效，只有当前的流过pn结二极管和输出电流跨负载找到。
如果两个二极管以这样的方式连接，一个二极管在输入的一半期间导电电压而另一导程在循环的下半段，在一个单向可以流过负载的冲击电压在整个循环期间。
这被称为全波整流。

根据下面给出的图表，一个中心被敲击变压器D₁和D₂是两个pn结二极管具有相似特征D₁导至负一半的输出电压。因此我们得到了输出电压和输出当前的对于整个输入周期。

全波二极管整流器电路图

电路图全波二极管整流器下面,

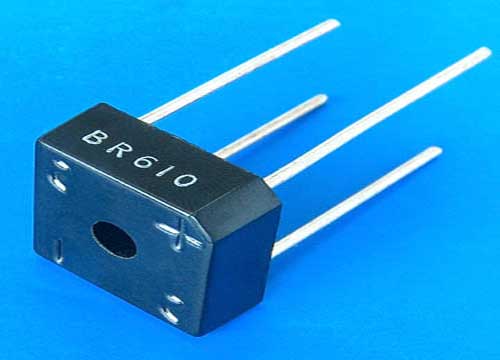

也可以使用由四个二极管组成的桥式整流器来实现全波整流。

根据图表，当D₁和D_3.是正向偏颇的，它们传导D₂和D₄和维₁和D_3.在两种情况下都是反向偏置的负载电流方向相同。

桥式整流器比简单的全波整流器有几个优点。它的性能和效率都优于简单的全时间整流器。

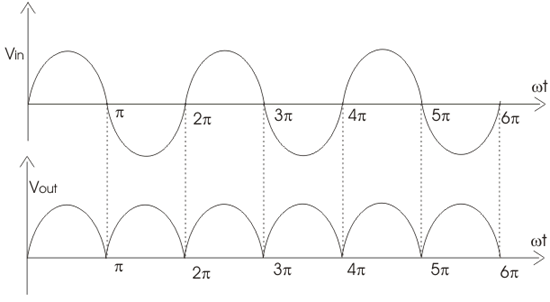

输入电压和输出电压波形

现在，a的不同参数全波整流下面:

平均负载电流(I_直流):

设负载电流为i_l=我_米罪ωt

全波整流器的纹波系数等于
