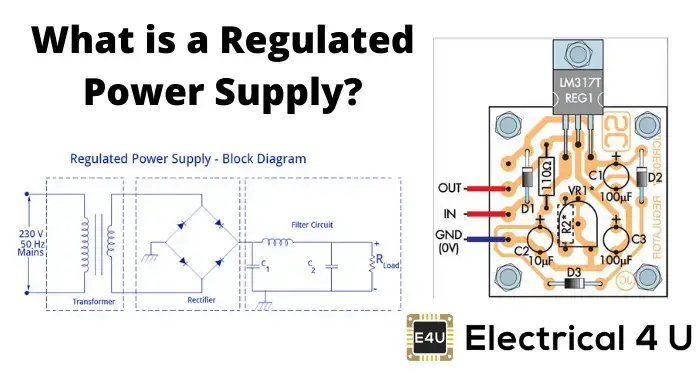

什么是稳压电源?
一种调节电源转换不受管制的ac(交替的电流)到常数直流(直接当前的)。调节电源用于确保即使输入变化也会确保输出保持恒定。
调节的直流电源也称为线性电源,是嵌入式电路,包括各种块。

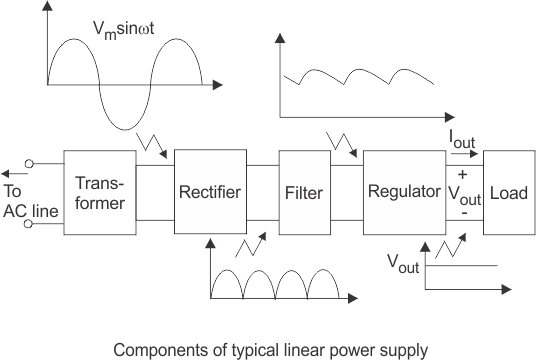

调节电源将接受AC输入并提供恒定的直流输出。下图显示了典型的调节直流电源的框图。
调节直流电源的基本构建块如下:
- 降压变压器
- 整流器
- 直流滤波器
- 监管机构
(请注意我们的数字电子MCQ有许多与这些主题相关的电气问题)
调节电源的操作
下台变压器
一种下台变压器将下降电压从AC电源到所需的电压电平。变压器的转弯比率如此调整,例如获得所需的电压值。输出变压器作为对整流电路的输入给出。
整改
整流器是由一个电子电路组成二极管这是执行整改过程。整改是将交流电压或电流转换为相应的直接(DC)量的过程。整流器的输入是AC,而其输出是单向脉动DC。
虽然A.半波整流器在技术上可以使用,与a相比它的功率损耗很大全波整流器。因此,全波整流器或a桥式整流器用于纠正AC电源的半周期(全波整流)。下图显示了全波桥整流器。
桥式整流器由四个组成P-n结二极管以上面所示的方式连接。在供应的正半周期中,跨越次级引起的电压电气变压器即,VMN是积极的。因此,相对于F.因此,Diodes D是正的3.和D.2逆转偏置和二极管d1和D.4.是前锋偏见的。这二极管D.3.和D.2将充当开放式交换机(几乎存在一些电压下降)和二极管d1and4.将充当封闭式交换机,并将开始进行。因此,纠正的波形出现在整流器的输出端,如第一个图所示。当仲太i.vm中引起的电压而不是d3.和D.2与其他两个反向偏见和积极的偏向偏见电压出现在过滤器的输入。
DC过滤

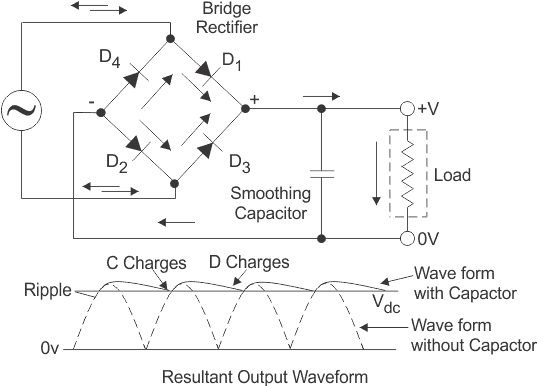

来自整流器的整流电压是具有非常高的纹波内容的脉动DC电压。但这不是我们想要的,我们想要一个纯粹的涟漪免费DC波形。因此使用过滤器。使用不同类型的过滤器,例如电容器滤波器,LC滤波器,扼流圈输入过滤器,π型滤波器。下图显示了沿整流器的输出连接的电容滤波器和所得输出波形。
随着瞬时电压开始增加电容器费用,它充电直到波形达到其峰值。当瞬时值开始减少时电容器通过负载进行指数且缓慢地排出(在这种情况下调节器的输入)。因此,获得具有非常较少的纹波内容的几乎恒定的DC值。
规定
这是调控直流电源中的最后一个块。当来自AC电源的输入或由于调节电源输出时的负载电流变化或由于温度变化等其他因素,输出电压或电流会改变或波动。使用稳压器可以消除这个问题。即使在输入的变化或发生任何其他变化时,调节器也会保持输出常数。晶体管系列调节器,固定和可变IC调节器或A齐纳二极管可以根据其应用使用在齐纳区域中操作。IC就像78xx和79xx(如IC 7805.)用于在输出处获得固定值的电压值。
使用IC的LM 317和723,我们可以将输出电压调整为所需的恒定值。下图显示了LM317电压调节器。可以通过调整值来调整输出电压抵制R.1和R.2。通常,耦合电容器值约0.01μF至10μF,需要在输出端部连接,并输入以解决输入噪声和输出瞬变。理想情况下,输出电压由
上图显示了调节+ 5V直流电源的完整电路。
