补偿定理的概念
这个定理基于一个基本概念。根据欧姆定律,当当前的流经任何电阻器,电阻器上就会有一个压降。这个降电压与源电压相对。因此电压降在一个电阻在任何网络中都可以假设为a电压源作用方向与源电压相反。的补偿定理取决于这个概念。
补偿定理的解释

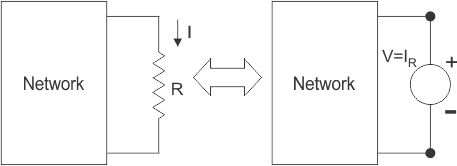

根据这个定理,网络中的任何电阻都可以被一个内阻为零的电压源和a所代替电压等于电压降通过替换电阻由于电流流过它。
这个假想的电压源与被替换电阻的电压源方向相反。想想任何复杂网络的电阻分支它的值是r,我们假设当前的I流过电阻R,电压下降,由于电流流过电阻器V是否等于I.R.补偿定理,这个电阻可以被一个电压源代替,产生的电压为V (= IR),并将指向网络电压的方向或电流的方向I。
补偿定理的例子
下面这个例子可以很容易地理解补偿定理。

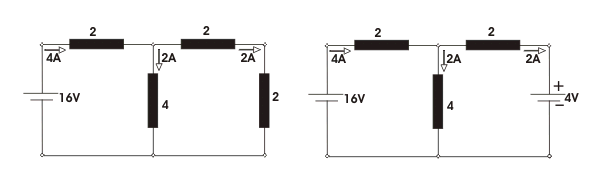

在16V电源的网络中,所有流过不同电阻支路的电流如图1所示。通过图中最右边支路的电流是2A和its电阻是2Ω。如果网络最右边的分支被a取代电压源
如第二图所示,那么当前的通过该网络的其他分支将保持与第二图所示相同。
