顾名思义,这个定理的主要概念是基于用一个元素替换另一个等价元素。替代定理让我们对电路的行为有了一些特殊的见解。这个定理也被用来证明其他几个定理。
代换陈述定理
替代定理说明如果网络中的一个元素被a取代电压源谁的电压在任何时刻等于上一个网络中元件的电压,那么网络中其他元件的初始条件将保持不变,或交替地,如果网络中的某个元件被a取代电流源谁的当前的在任何时刻等于通过前一网络中元件的电流,则网络其余部分的初始条件将保持不变。
代换定理的解释

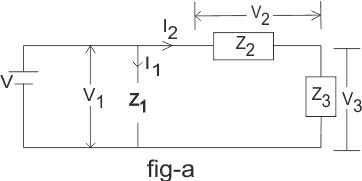

让我们以图a所示的电路为例,
设电压为V,电压为Z1, Z2和Z3.不同的电路阻抗。V1, V2和V3.电压在Z轴上吗1, Z2和Z3.分别为阻抗,I为其I1一部分流过Z轴1阻抗而我2一部分流过Z轴2和Z3.阻抗。

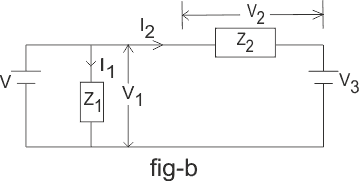

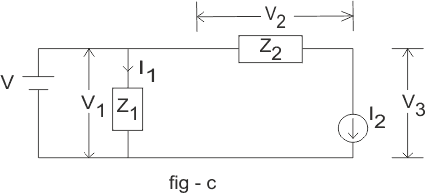

现在如果我们替换Z3.阻抗与V3.电压源如fig-b或I所示2电流源如图-c所示替代定理所有初始条件通过其他阻抗和源保持不变。
即。当前的我将通过源头,电压在Z1阻抗为V1,通过Z的电流2将我2等。
代换定理的例子
为了更有效和清晰的理解,让我们通过一个简单的实际例子:
让我们取图d所示的电路。

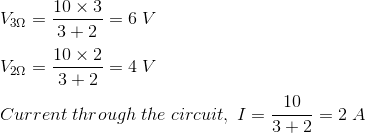

按电压划分规则电压跨3ω和2ω电阻是
如果我们用a代替3ω电阻电压源如图e所示,那么
根据欧姆定律通过电路的2ω电阻和电流之间的电压为
或者,如果我们用图- f所示的2A电流源代替3ω电阻,那么
电压跨2ω是V2Ω= 10 - 3×2 = 4 V和电压横跨2A电流源是V2= 10 - 4 = 6 V
我们可以看到2ω的电压电阻和当前的通过电路是不改变的,即电路的所有初始条件是完整的。
